De schim en niet-standaard noppenschroefIn de 12,9-klasse CNC Turn Turn Traw-balk accessoires zijn belangrijke functionele componenten bij precisiebewerking. Hun kernfuncties en functies zijn als volgt.
I. Kernfuncties van de schim
Nauwkeurige positionering en ondersteuning
Als een overgangsstuk tussen de insert en de gereedschapstalk, wordt het voor een precieze invoeginstallatie voorgelegd en vermindert het de snijvibratie.
Het materiaal met hoge hardheid absorbeert snijkrachten die door het inzetstuk worden overgedragen, waardoor de slijtage van de gereedschapstaaf wordt voorkomen.
Levensduur van verlengde gereedschap: verdeelt kracht op het inzetstuk, waardoor de spanningsconcentratie wordt voorkomen die kan worden gescheurd met gereedschapstaaf. Oppervlakteharding verbetert de slijtvastheid en past zich aan aan snelle snijomstandigheden.
Compatibiliteit en aanpassingsvermogen: verschillende gereedschapsbalkiameters (M5/m6/m8) zijn compatibel met verschillende gereedschapstaafdiameters om te voldoen aan niet-standaard aanpassingsbehoeften.
Speciale ontwerpen (zoals schuine stoffen of grooves) zijn geschikt voor complexe inzetvormen.

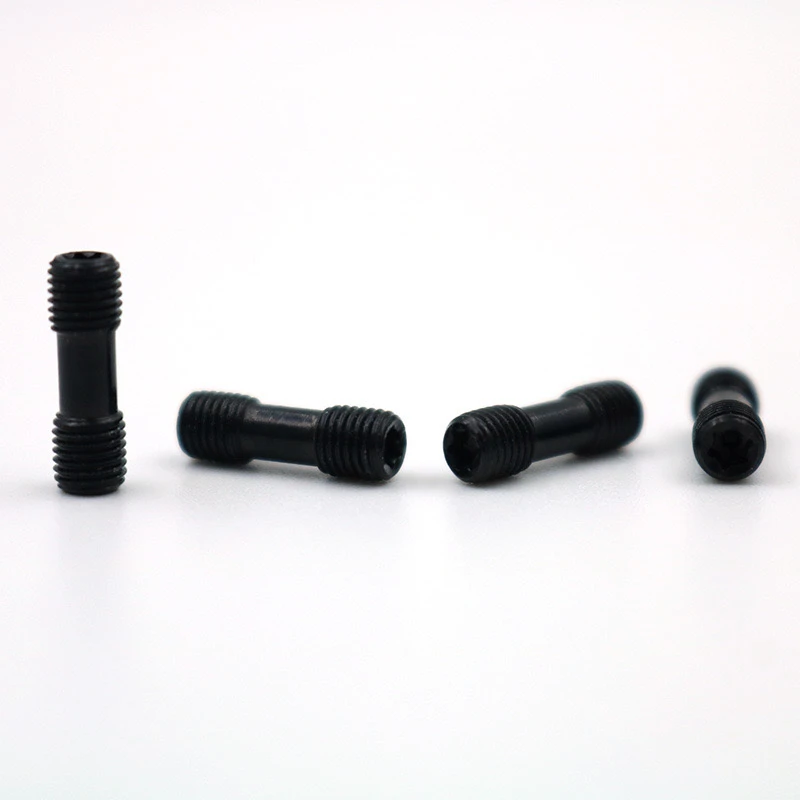

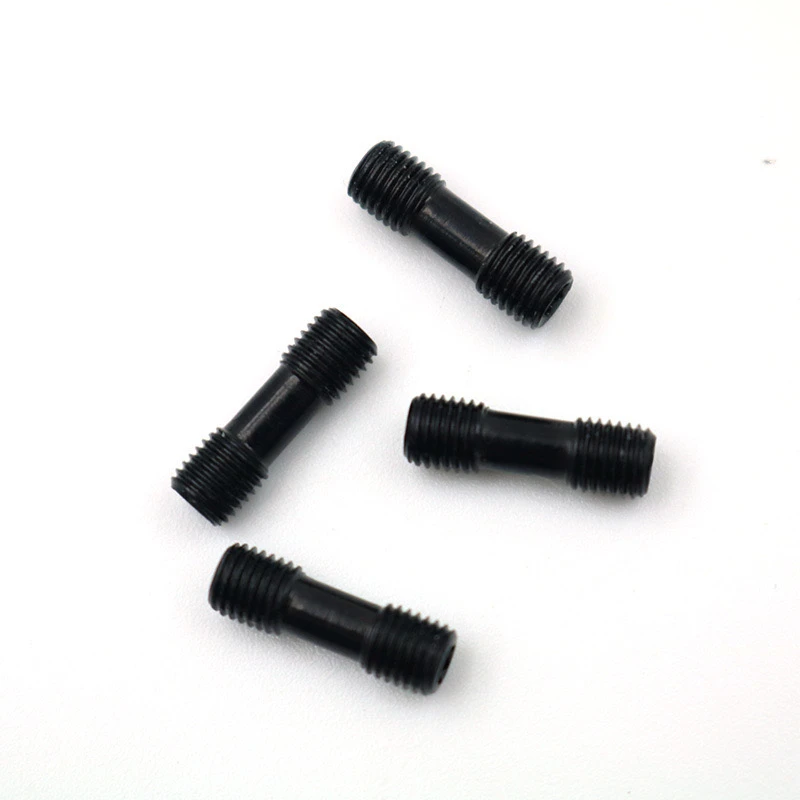

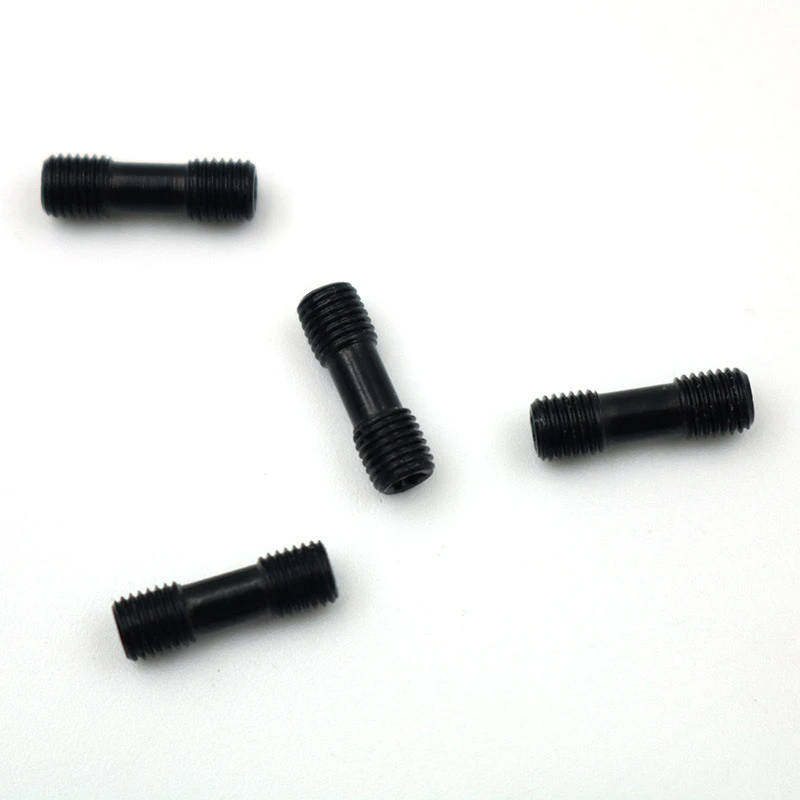

II. Kernfuncties van deNon-Standard Stud Screw
Hoogsterkte bevestiging
12,9-grade treksterkte (groter dan of gelijk aan 1220 MPa) zorgt ervoor dat de insert en shim veilig blijven tijdens snel snijden.
Het dubbele start-draadontwerp maakt gedifferentieerde vergrendeling mogelijk: het fijne-thread-uiteinde voorkomt losraken, terwijl het coarse-thread-uiteinde een snelle montage en demontage mogelijk maakt.
Aanpassing
Draadlengte en toonhoogte kunnen worden aangepast om te voldoen aan de specifieke vereisten van de machine -tool of gereedschapshouder, waarbij installatieproblemen worden opgelost waar standaardonderdelen niet kunnen worden geïnstalleerd.
Speciale materialen (zoals roestvrij staal of titaniumplaten) zijn beschikbaar om corrosieve koelmiddelen of omgevingen met een hoge temperatuur af te handelen.
Stabiliteit en trillingsdemping
Precisiedraaduitlijning vermindert de mate van montage en vermindert de micro-vibratie tijdens het snijden.
Sommige ontwerpen omvatten elastische wasmachine groeven om resonantie verder te onderdrukken.
Iii. Samenwerkingsscenario's
Typische toepassingen: bij het draaien van roestvrijstalen of titaniumlegeringen ondersteunt de schim het inzetstuk om intermitterende snijkrachten te weerstaan, terwijl de aangepaste dubbelstartschroef systeemstijfheid behoudt door middel van hoge preloading om chipping te voorkomen.
Selectieaanbevelingen
SHIMS: geef de voorkeur aan modellen met antislipgroeven of het lokaliseren van pin-gaten voor verbeterde stabiliteit.
Schroeven: selecteer de dubbele startratio op basis van de threadholderdiepte van de gereedschaphouder om vergrendeling of onvoldoende sterkte te voorkomen.
Via deze ontwerpen zorgen de twee schroeven voor de betrouwbaarheid van CNC-tools bij het bewerken van hoge lading, waardoor ze bijzonder geschikt zijn voor precisieproductietoepassingen zoals ruimtevaart en schimmelproductie. Selectieaanbevelingen
SHIMS: geef de voorkeur aan modellen met antislipgroeven of het lokaliseren van pin-gaten voor verbeterde stabiliteit.
Schroeven: selecteer een dubbele startratio op basis van de schachtdraaddiepte om te voorkomen dat vergrendeling of onvoldoende sterkte wordt vergrendeld.
Door deze twee ontwerpen is de betrouwbaarheid van CNC-tools bij het bewerken van hoge lading gewaarborgd, waardoor ze bijzonder geschikt zijn voor precisieproductietoepassingen zoals ruimtevaart- en schimmelproductie.
