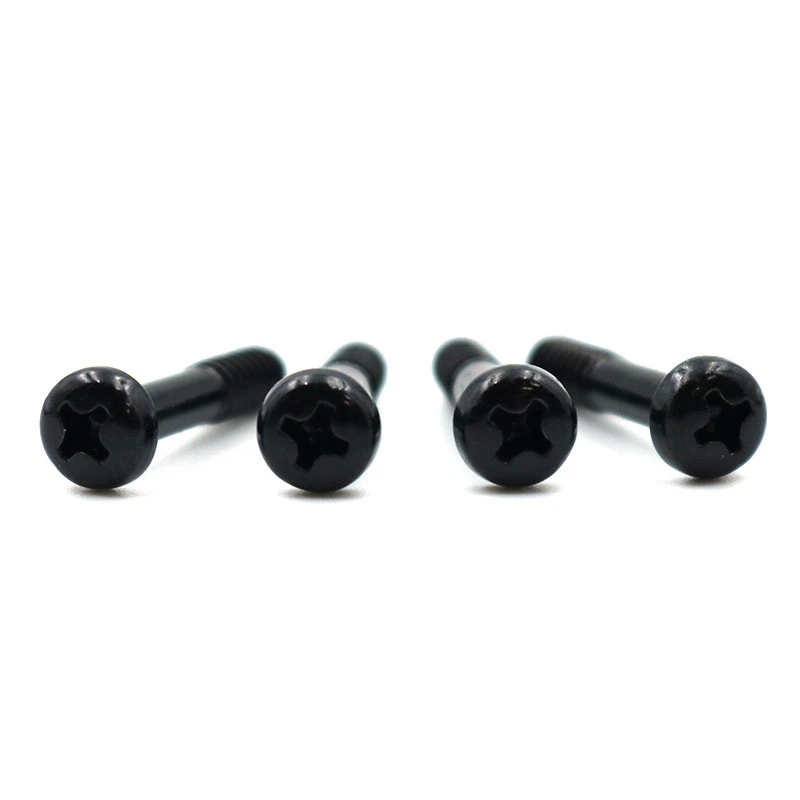

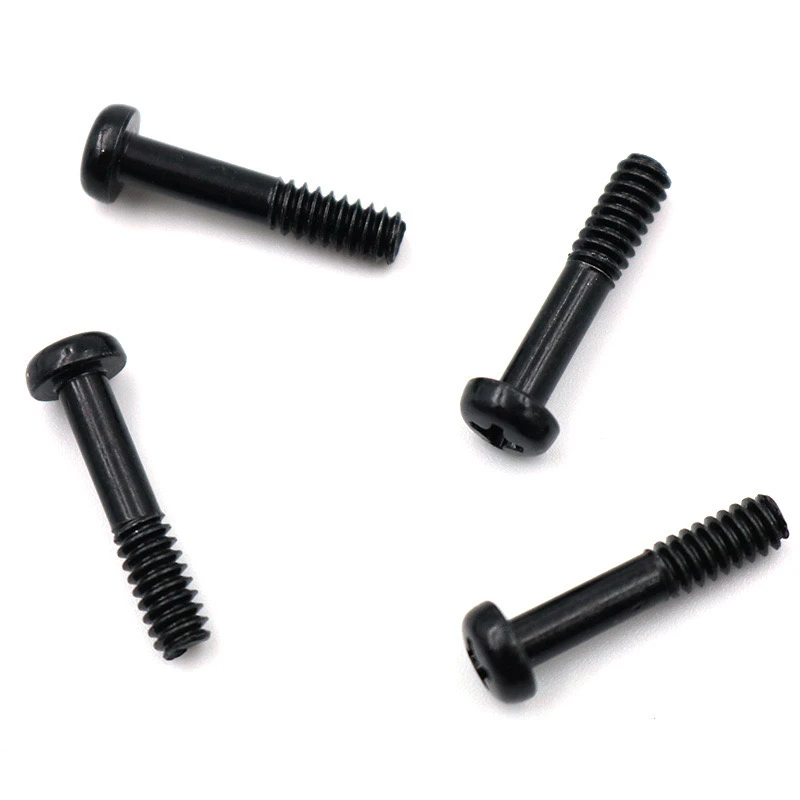

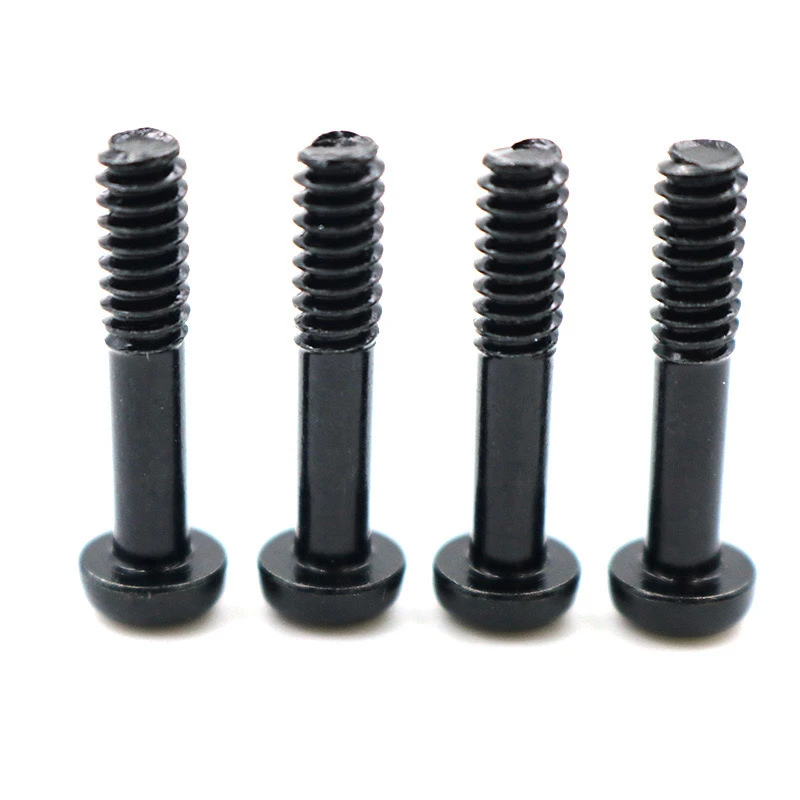

10.9 Grade koolstofstalen zwart vergulde pan kop kruis slot captive schroef(GB818 Standard, ronde kop anti-losering half-thread dunne staaf) is een hoge sterkte, anti-losing precisie-bevestigingsmiddel. Het volgende is een gedetailleerde beschrijving van de aanpassingsvereisten. De inhoud wordt gelaagd volgens de technische logica en de belangrijkste parameters zijn gemarkeerd
De kernwaarde van deze schroef ligt in de balans van hoge sterkte, anti-losering en precisie-aanpassing. Het is geschikt voor industriële velden die zowel betrouwbaarheid als installatienauwkeurigheid vereisen.
1. Basisstandaarden en specificaties
Implementatiestandaard: GB818, het is noodzakelijk om te verduidelijken of het een volledige thread of een halve thread is
Prestatieniveau: 10,9 graad (koolstofstaalmateriaal, treksterkte groter dan of gelijk aan 1040MPa, opbrengststerkte groter dan of gelijk aan 940mpa)
Oppervlaktebehandeling: Zwart plating (zwarte zinkcoating/zwarte oxidatie, moet de testvereisten voor zoutspray worden aangegeven, zoals 72 uur neutrale zoutspray)
2.. Structurele aanpassingsvereisten voor parameter
Hoofdtype: Pankop met kruisslot, met behulp van ISO 7045 standaard slottype
Anti-loseringsontwerp: nylon wasmachine vooraf geïnstalleerde of metalen vergrendelingspakking; Het materiaal moet worden gespecificeerd.
Rod-ontwerp: dunne staaf, half-thread. Kale staafdiameter kleiner dan of gelijk aan schroefdraad kleine diameter, schroefdraadlengte groter dan of gelijk aan 1,5D.
Draadspecificatie: metrische thread (zoals M3-M8), Fine Thread moet worden gemarkeerd met toonhoogte
Totale lengte: 10-50 mm (verhoogd met 1 mm, specifieke maattabel moet worden verstrekt)
Iii. Materiaal- en procesvereisten
Materiaal: SCM435 of equivalent 10.9 grade legeringsstaal
Hardheid: HRC 32-39
Anti-loseringsbehandeling:
Vooraf ingesteld PA66 nylon ring (temperatuurbestendig -40 graden ~ +120 graad)
Double-stack metalen vergrendelingspakking (304 roestvrij staal)
Details van de oppervlaktebehandeling
Coatingdikte: zwarte zinklaag groter dan of gelijk aan 8μm
Optionele aanvullende vereisten: Anti-Rust-olie
IV. Belangrijkste kwaliteitscontrolepunten
Koppeltest: assemblagekoppel groter dan of gelijk aan standaardwaarde
Anti-loseringsprestaties: trillingstest, volgens GB/T 10431 Standard, 2000 Cycli zonder los te maken.
Uiterlijk: uniforme coating zonder blootgestelde bodem, kruisgroef zonder bramen
V. Verpakking en labeling
Verpakkingsmethode: PVC -blisterlade in de binnenkast (100 pcs per lade), 5000 pcs/doos in de buitenkast (verstelbaar)
Labelinginhoud: lasermarkering (inclusief 10,9 graad, batchnummer, fabrikantcode)
Vi. Aanvullende servicevereisten
Certificeringseisen: als een ROHS/REACH -nalevingsverklaring vereist is
Aflevercyclus: 15 dagen voor schimmelontwikkeling (na eerste steekproefbevestiging), 30 dagen voor massaproductie
Acceptatiemethode: bemonsteringsinspectie volgens GB/T 90.1-2015
Het wordt aanbevolen om tekeningen of monsters te verstrekken om sleutelafmetingen te bevestigen, zoals de KOP -diameter K -waarde en kruisgroefdiepte om dubbelzinnigheid te voorkomen.
