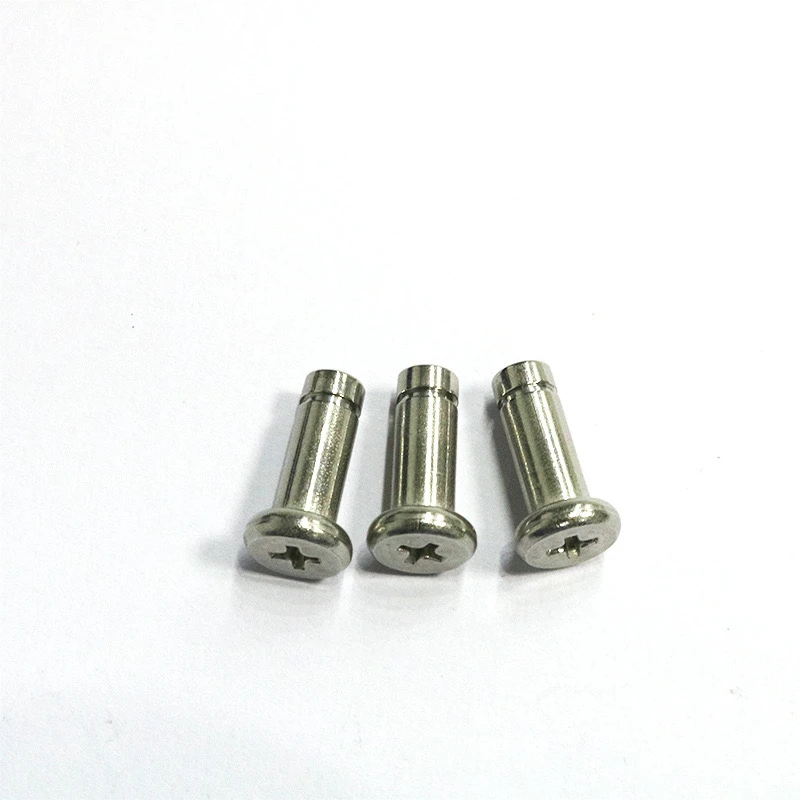

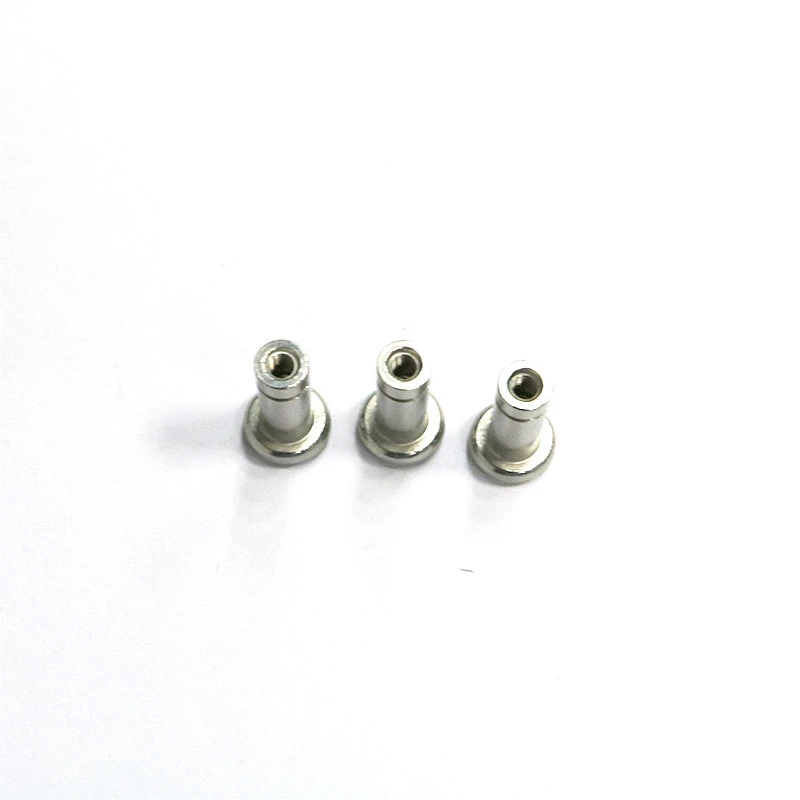

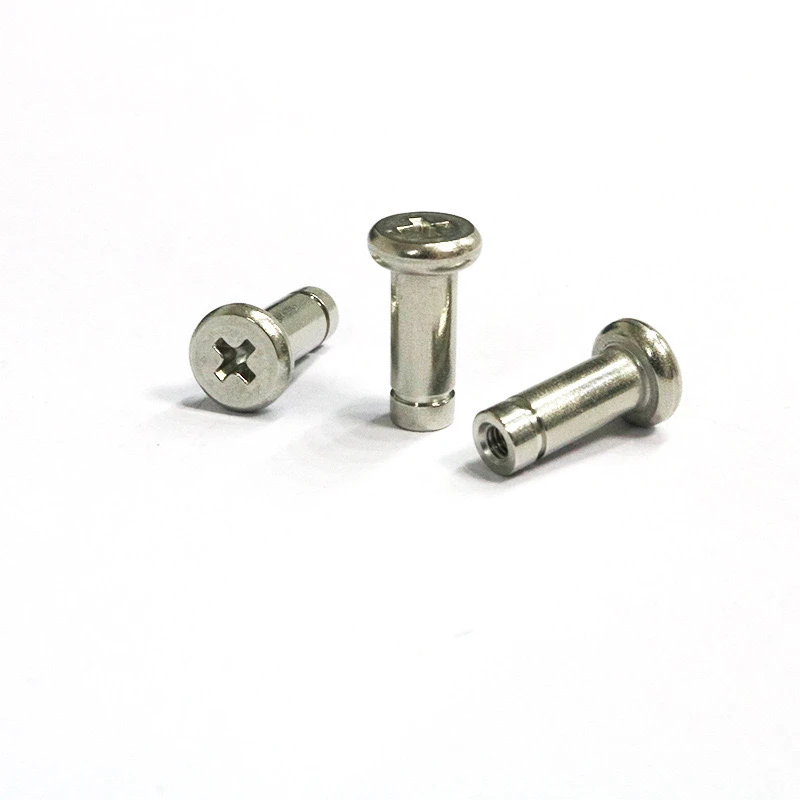

Roestvrij staal 304 Cross Flat Head sleuf pinis een multifunctionele bevestigingsmedewerker, meestal gebruikt voor mechanische positionering, axiale fixatie of met een keerring om anti-drop-functie te bereiken . roestvrij staal 304 Cross platte sleuf sleuf pin is een precisie mechanische connector . Het volgende is het aangepaste bereik .}
1. materiaalvereisten
Materiaal:Roestvrij staal 304(ASTM A276/A479 -standaard), en materiaalcertificering is vereist .
Corrosieweerstand: moet door de zoutspray -test doorstaan, de gemeenschappelijke is 48 48- uur neutrale zoutspraytest, geen rode roest .
Hardheid: HRB 70-90, kan worden aangepast volgens het doel, moet worden opgemerkt .
2. afmetingen en toleranties
Diameter: aangepast volgens de vraag, tolerantie ± 0 . 01mm.
Lengte: aanpassingsbereik 5 mm ~ 100 mm, tolerantie ± 0 . 05mm.
Cross slot specificaties: slotbreedte 0 . 5mm ~ 2mm, diepte 0,3 mm ~ 1,5 mm (tekening of standaardnummer moet worden verstrekt).
Vlakke kopschubfer: de standaard is 0 . 2mm × 45 graden, die ook kan worden aangepast volgens de situatie.
3. procesvereisten
Oppervlaktebehandeling: de standaard is helder polijsten, optionele zandstralen of passiveringsbehandeling .
Notch -verwerking: lasersnijden of precisiemalen om te zorgen voor geen bramen en symmetrie kleiner dan of gelijk aan 0 . 02mm.
Warmtebehandeling: oplossingbehandeling of gloeien met lage temperatuur wordt geselecteerd volgens de behoeften .
4. prestatieverificatie
Koppeltest: kruisslots moeten bestand zijn tegen een aanscherping koppel van groter dan of gelijk aan 1 . 5n · m (instelbaar volgens de grootte).
Rechtheid: minder dan of gelijk aan 0 . 03mm/100 mm.
5. Markering en verpakking
Markering: lasermarkering (het materiaal, het batchnummer en de gebruikte positie moeten worden onderhandeld) .
Verpakking: anti-rust-papier + schuimdoos, 100 ~ 500 stuks per doos (aanpasbare hoeveelheid) .
6. extra services
Testrapport: geef grootte, materiaal- en hardheidstestrapporten van derden .
Monsters: 3 ~ 5 monsters worden verstrekt nadat een afzetting van 30% vooraf is betaald en de massaproductie zal worden uitgevoerd na bevestiging .
7. Opmerkingen: Gedetailleerde tekeningen of 3D -modellen (Step/IGS -indeling) zijn vereist . Als parameters niet zijn opgegeven, worden ze geïmplementeerd volgens de algemene industriële normen .
Dit type pin bereikt een balans tussen positionering van hoge nauwkeurigheid, handig onderhoud en aanpassingsvermogen van het milieu door de combinatie van structureel ontwerp en materiaaleigenschappen . Het is een efficiënte oplossing voor mechanische transmissie en verbinding .
