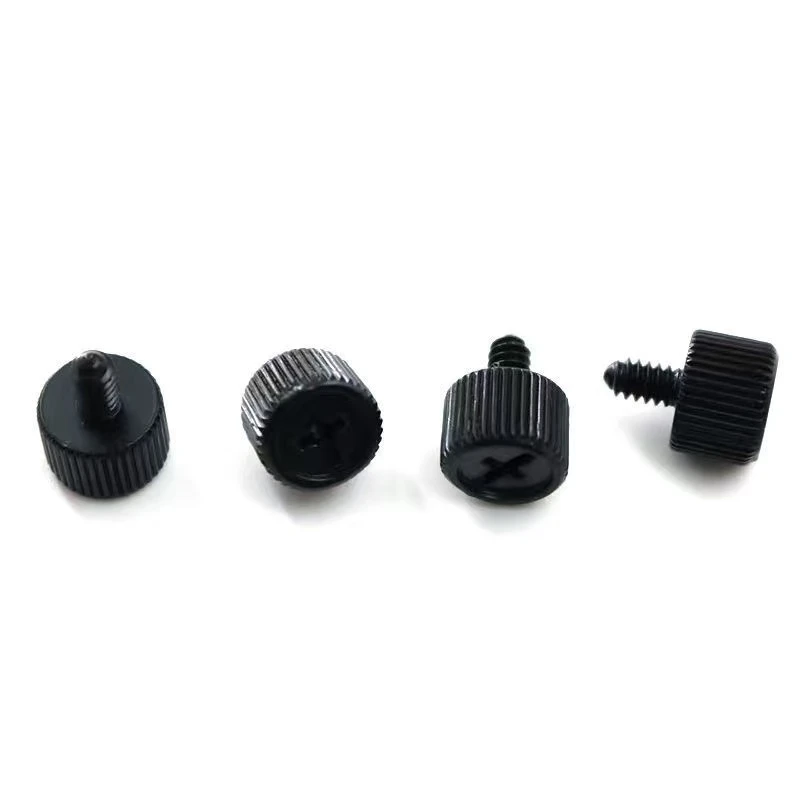

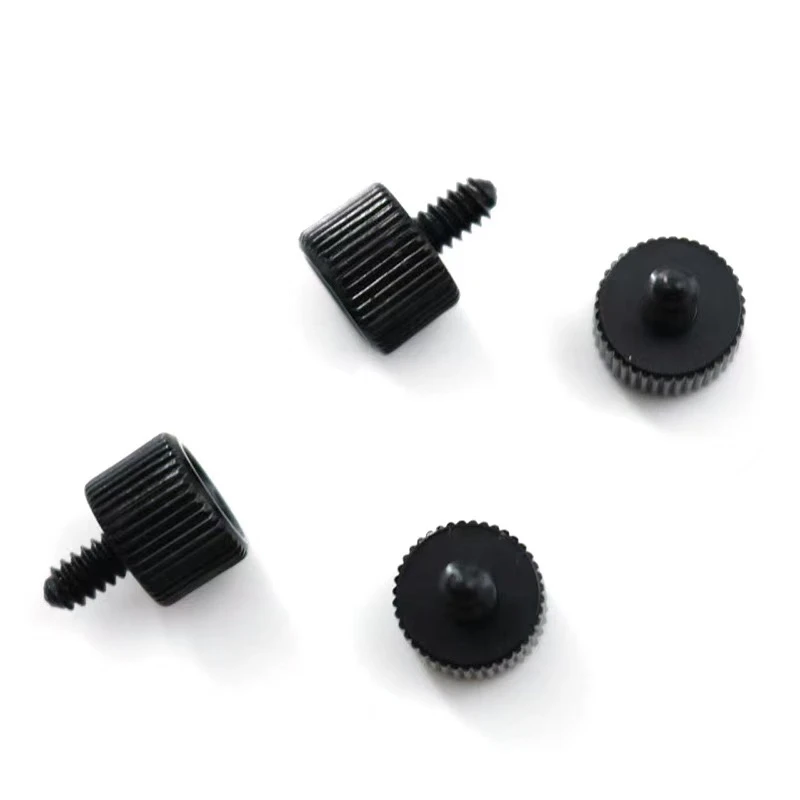

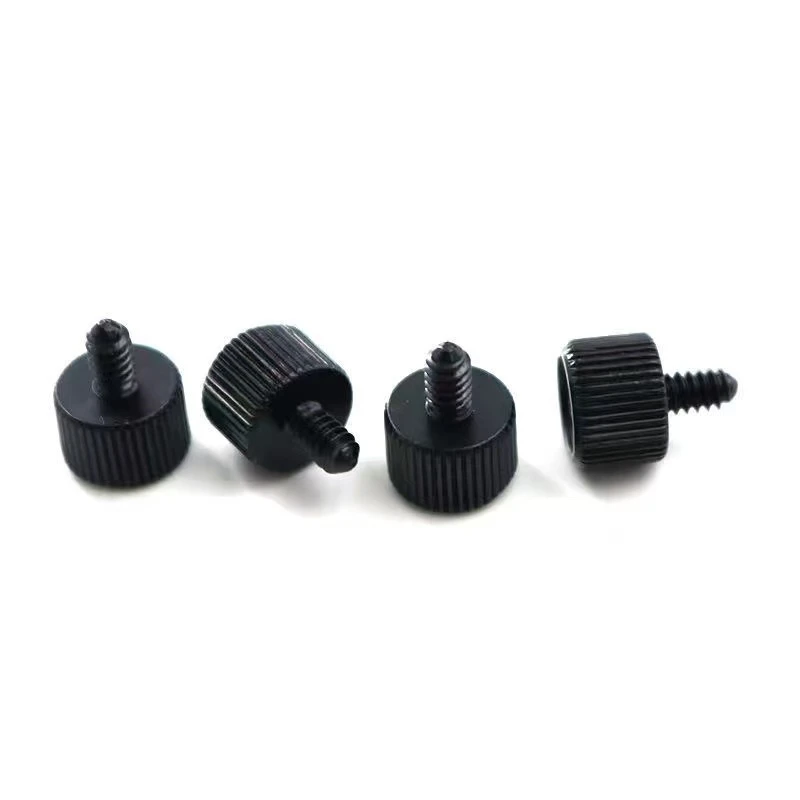

Het volgende is een gedetailleerde beschrijving van de aangepaste vereisten voor US-Standard 6-32 Die-gevormde elektroforetische zwarte Zwart spray Straight KnurledCross-herberelde koudgesmolte duimschroeven. De inhoud wordt georganiseerd door technische sleutelpunten, het balanceren van professionaliteit en de werking. '
1. Basisparameters en normen
Thread Specificatie: US-Standard 6-32 UNC, compliant met ANSI/ASME B18.6.3.
Hoofdtype: Duimschroefontwerp, met rechte knurlen om anti-slip-eigenschappen te garanderen.
Gruove Type: Cross-Recessed Under ISO 7046, Groove Number #2, met een diepte die volledig overeenkomt met een standaard Phillips-schroevendraaier.
2. Materiaal- en procesvereisten
Materiaal: Low-koolstoflegeringsstaal, treksterkte groter dan of gelijk aan 8,8, oppervlaktehardheid HRC 22-32.
Koud smeden: verwerkt op een koude smeedmachine met meerdere stations, worden de kop en de draden tegelijkertijd gevormd om vezelafschuiving veroorzaakt door draaien te voorkomen en mechanische sterkte te garanderen.
Warmtebehandeling: Temperatiebehandeling om interne spanningen te elimineren en ervoor te zorgen dat de kern- en oppervlaktehardheidsgradiënt kleiner is dan of gelijk is aan HRC 5.
3. Specificaties voor oppervlaktebehandeling
Elektroforetische zwarte coating: filmdikte 8-12μm, zoutspray-test groter dan of gelijk aan 500 uur (passeert neutrale zoutspraytest, geen rode roest).
Elektroforetisch verftype: Epoxyhars-gebaseerd, kleur RAL 9005, glans minder dan of gelijk aan 10%, matte afwerking vereist.
Rechte Knurl -bescherming: Lichte coatingverdunning is toegestaan aan de bovenkant van de Knurl na elektroforese, maar het basismateriaal mag niet worden blootgesteld . 100% Visuele inspectie is vereist.
4. Sleutelafmetingen en toleranties
Totale lengte: volgens de tekening van de klant (tenzij anders aangegeven, is 1/2 "tot 2" de standaardoptie). Lengtetolerantie ± 0,1 mm.
KNURL OUTER DIAMETER: Nominale diameter + 0.3 mm, ovaliteit minder dan of gelijk aan 0,05 mm.
Cross slot concentriciteit: afwijking van de schroefas kleiner dan of gelijk aan 0,1 mm.
5. Verificatie van speciale prestaties
Koppeltest: installatiekoppel groter dan of gelijk aan 3,5 N · m (Cross Groove anti-slip), afgescheiden koppel groter dan of gelijk aan 8 n · m; Knurling koppel groter dan of gelijk aan 1,2 N · m.
Post-zoutsprayadhesie: cross-hatch-test, elektroforetische coating schietgebied kleiner dan of gelijk aan 5%.
6. Verpakking en etikettering
Verpakking: Anti-Rust Paper + Vacuum Bag, Outer Box Howidity Card geeft aan<30% RH.
Labelingvereisten: lasermarkt het batchnummer aan de zijkant van de kop, lettertypehoogte 0,8 mm, schuur de elektroforetische coating niet af.
7. aangepaste procesknooppunten
Schimmelontwikkeling: geef 3D -tekeningen om de overgangsradius tussen de Knurl en het hoofd te bevestigen (om spanningsconcentratie te voorkomen).
Eerste monsterinspectie: stuur 30 monsters, CMM-rapport op ware grootte + testgegevens van zoutspray.
Massaproductiecontrole: inspecteer elke 2 uur willekeurig 5 eenheden, sleutelafmetingen CPK groter dan of gelijk aan 1,33.
Aantekeningen
Materiaalvervanging: als roestvrij staal vereist is, moet de koude kopvervormingssnelheid opnieuw worden berekend en de matrijsklaring aangepast.
Naleving van het milieu: elektroforetische verf vereist een ROHS/Reach -testrapport en het gehalte aan zware metaal moet voldoen aan de milieunormen.
Alleen door aan deze gedetailleerde vereisten te voldoen, kunnen schroeven zowel functionaliteit als duurzaamheid in harde omgevingen zoals elektronische apparatuur en buitenapparatuur waarborgen. Het wordt aanbevolen om een technische overeenkomst met de fabrikant te ondertekenen om acceptatiecriteria duidelijk te definiëren.
