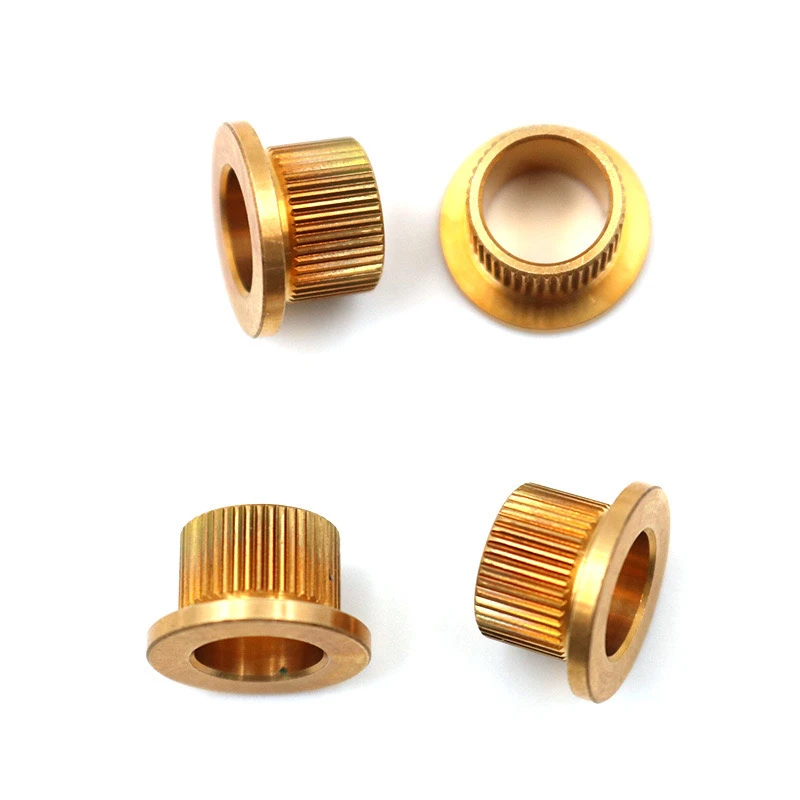

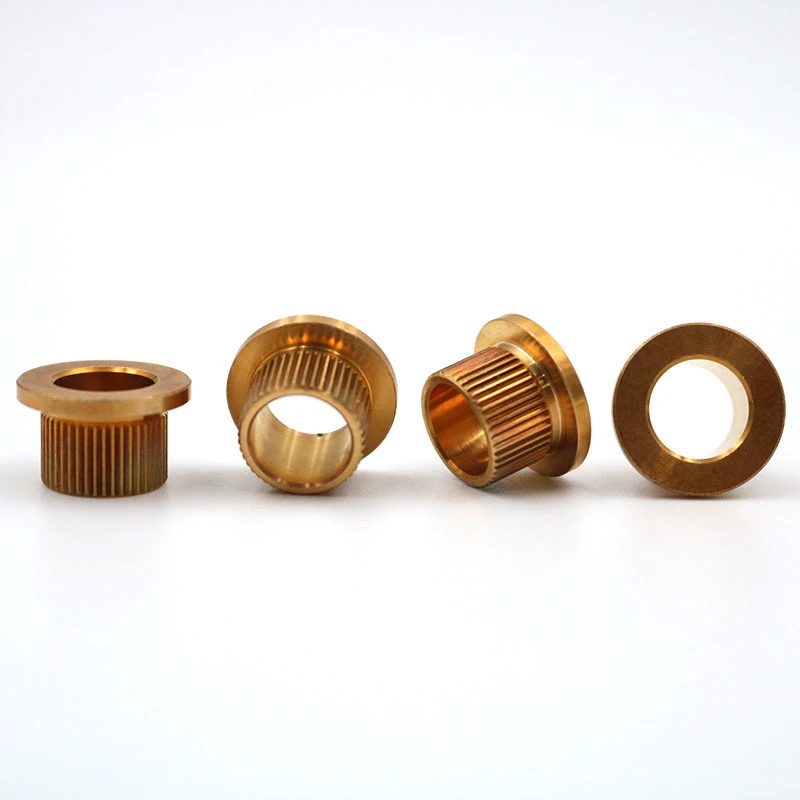

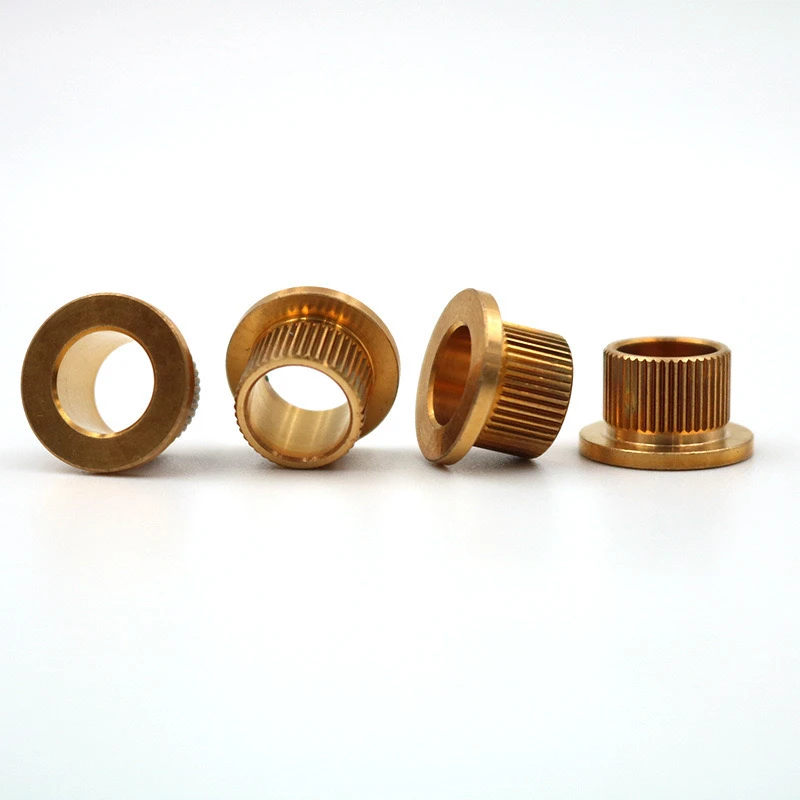

Een koperen stapFlens Rivet is een speciaal ontworpen klink
1. kernparameteraanpassingsvereisten
Materiële specificaties
Materiaal: H62 of H65 messing, lood messing C3604 kan ook worden geselecteerd om de snijprestaties te verbeteren
Hardheid: HRB 55-75, de status van de warmtebehandeling moet worden gemarkeerd
Treksterkte: groter dan of gelijk aan 300MPa, militaire kwaliteit vereist groter dan of gelijk aan 400MPa
Structurele dimensies
Stapontwerp: kopdiameter d =1.5-2.0 × staafdiameter d, staphoogte h =0.3-0.5 d
Knurling Type: Mesh Knurling, Tooth Pitch 0.6-1.2 mm
Flensrand: 45 graden afscheiding of R0.2-filet (anti-burr)
Oppervlaktebehandeling
Volling: optionele nikkel-, tin- of passiveringsbehandeling
Speciale vereisten: chemische nikkelplating is geschikt voor scenario's met hoge corrosieweerstand
II .Belangrijkste punten van procesbesturing
Koude kopvorming Die leven groter dan of gelijk aan 500, 000 maal, coaxialiteit: minder dan of gelijk aan 0,05 mm
Knurling-verwerking: Radiale druk: 3-5 KN, dubbele wielen Knurling Machine
Testnormen
Belangrijkste items: hoofdcirkeluitloop kleiner dan of gelijk aan 0,1 mm, Knurling Tooth Profiel Integriteit groter dan of gelijk aan 90%
Bemonsteringsplan: GB/T2828.1 II Niveau AQL1.0
III . Applicatieaanpassing Suggesties
Werkconditie matching
Trillingsomgeving: het wordt aanbevolen om serraties toe te voegen aan de achterkant van de flens
Geleidende vereisten: prioriteit geven
Installatiebegeleiding
Berekening van de meeslepende kracht: f =0.6 × σb × As (σb is materiaalsterkte, zoals dwarsdoorsnede)
Tolerantie van bordgat: H11 -niveau -matching wordt aanbevolen
IV . Aangepast serviceproces
Technisch docking
Vereist om te bieden:
Assemblage dwarsdiagram (markering van het materiaal en de dikte van aangrenzende delen)
Milieutestrapport (zoals de testvereisten voor zoutspray)
Citaatcyclus
Zorg voor een oplossing binnen 3 dagen (minder dan 1, 000 stukken)
Mold fee: ￥ 800-2, 000 (kan worden opgenomen in de eenheidsprijs)
Levergarantie
Volledig rapport van het eerste stuk, inclusief 3D-scangegevens)
Batchgarantie (inclusief materiaalspectrumanalyse)
V . gemeenschappelijke mislukking vermijding
Knurling en glijden: verhoog de toonhoogte tot meer dan 1,0 mm
Flens kraken: controleer de koude kopvervorming minder dan of gelijk aan 65%
Galvanic Corrosion: vermijd direct contact met aluminiumlegering
Deze oplossing houdt rekening met zowel de haalbaarheid van de productie als de betrouwbaarheid van de toepassing, en de parametergewichten kunnen worden aangepast volgens specifieke werkomstandigheden . Het wordt aanbevolen om een voorbeeldtestinstallatie te bieden om het aanpassingsvermogen te verifiëren .
Dit ontwerp bereikt een evenwicht tussen functionaliteit, betrouwbaarheid en proceskosten door de gecoördineerde optimalisatie van materialen en structuren, en is geschikt voor de precisie-assemblagebehoeften van kleine en middelgrote apparatuur .
