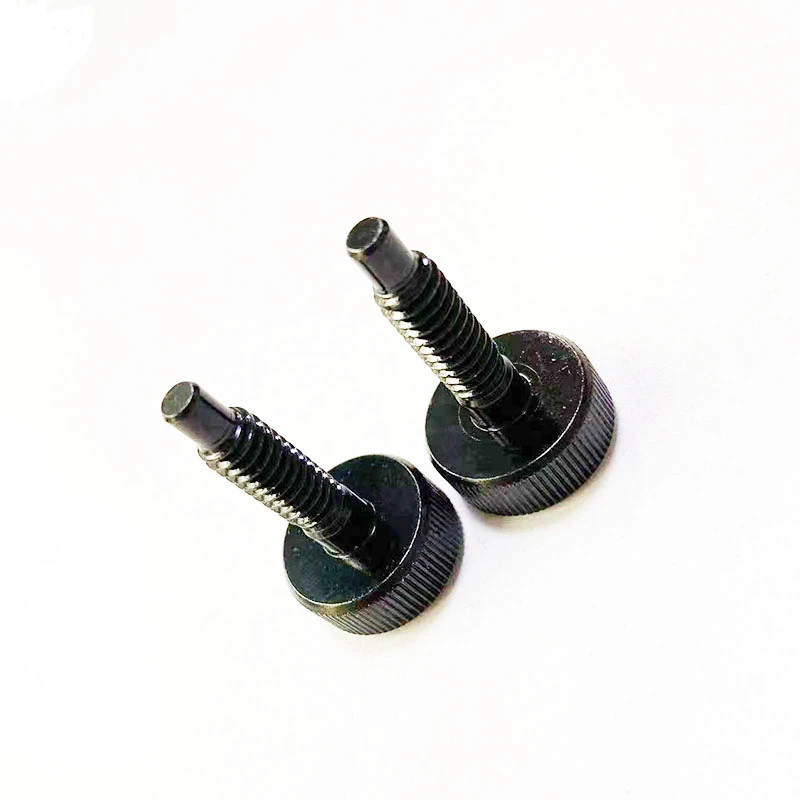

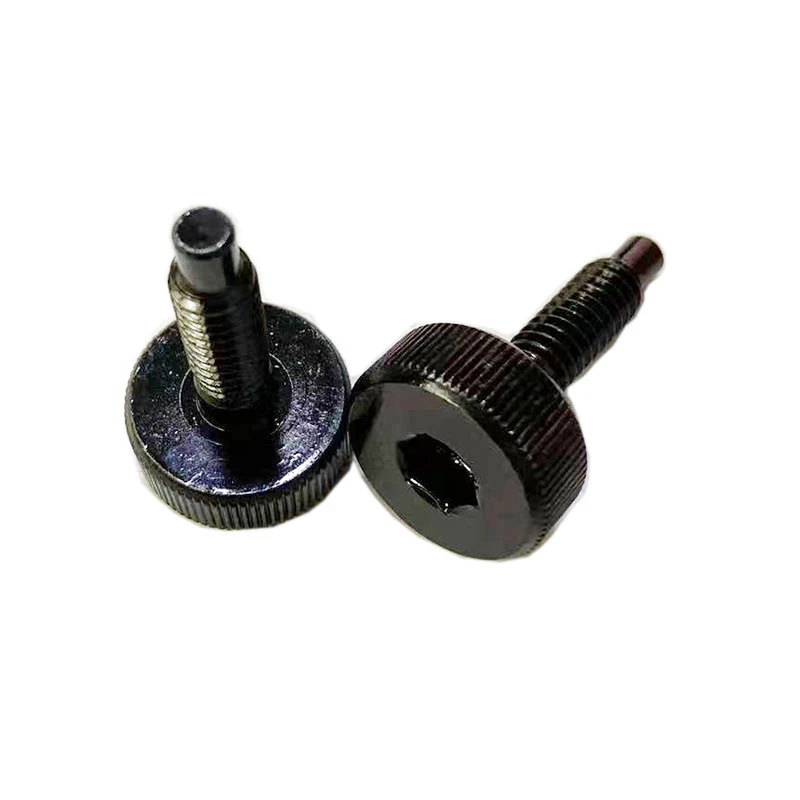

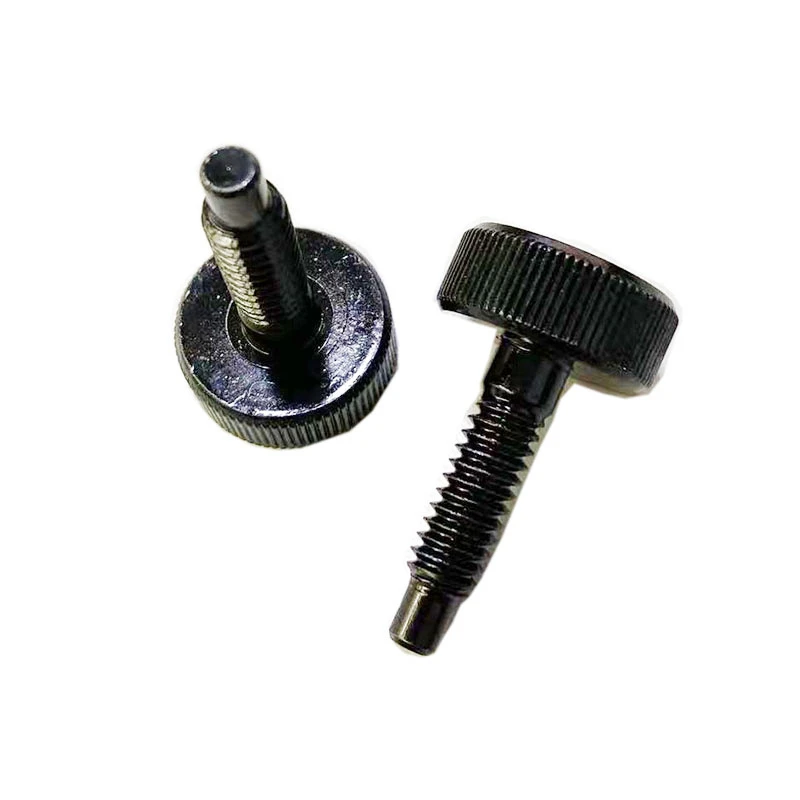

Het multi-stations koudgesmoltenAmerikaanse rechte gekartelde zeshoekige schroefis een precisiemechanische bevestigingsmachines die hoge sterkte, handige installatie- en antislip-eigenschappen combineert. Het volgende is een gedetailleerde beschrijving van de aanpassingsvereisten, die rekening houdt met zowel technische punten als productiehaalbaarheid.
1.. Kernparametervereisten
Normen en materialen
Standaardspecificaties: American ASME B18.3 of door de klant gespecificeerde normen.
Conventionele opties: roestvrij staal 304 of 316, koolstofstaal 8 8,8 of graad 10.9, gegalvaniseerd of nikkel.
Speciale vereisten: messing, titaniumlegering.
Afmetingen en toleranties
Draadspecificaties: UNC/UNF-serie, de acceptatiecriteria van het GO en No-Go-meter moeten worden gespecificeerd.
Hoofdgrootte: zeshoekig gat volgens de snelweggrootte van ASME B18.3.
Knurling -parameters: rechte knurling, aanbevolen {{0}}}. 8-1. 2mm toonhoogte, buitendiameter toename van 0. 1-0. 3mm.
Procesvereisten
Koude kop: verwerking van meerdere stations om ervoor te zorgen dat de coaxialiteit tussen de kop en de stang kleiner is dan of gelijk is aan 0. 05mm.
Warmtebehandeling: koolstofstaal moet worden getemperd en roestvrij staal kan optioneel worden behandeld.
Oppervlaktebehandeling: coatingdikte, testtijd van zoutspray.
2. Aangepaste sleuteldetails
Knurlingontwerp: axiale rechte lijnen (om kruislijnen te voorkomen die het gevoel beïnvloeden), Knurling -oppervlaklengte groter dan of gelijk aan 1,5 keer de schroefdiameter.
Anti-slip-test: een koppeltestrapport is vereist (zoals het handscherping van het koppel groter dan of gelijk aan 0. 5n · m).
Hoofdstructuur
Zeshoekige diepte: ten minste 1,2 keer de grootte van de zeshoekige sleutel en een 0. 3mm procesfilet is onderaan gereserveerd om kraken te voorkomen.
SHAMERING: De rand van de kop moet worden afgeschuind 0. 1-0. 2mm om assemblagekrassen te voorkomen.
Speciale vereisten
Markering: lasermarkering op het hoofd.
Verpakking: Anti-Scatch Blister Tray-verpakking, de hoeveelheid per doos is verdeeld in 1000 stuks/5000 stuks.
Iii. Kwaliteitscontrole en levering
Testitems testen
Belangrijkste items: Draad Go/No-Go-meter, hardheidstest, Knurling-hechting.
Inspectieverhouding: eerste stuk volledige inspectie, batch-bemonstering.
Documentondersteuning: materiaalrapport, processtroomdiagram, inspectierapport op ware grootte, moet worden verstrekt.
IV. Veel voorkomende probleemvermijding
Materiaalselectie: roestvrijstalen koude kop moet speciale free-machine cijfers gebruiken om kraken te voorkomen.
Knurling tandovereenkomst: Pas de matrijsdruk en het gloeiproces aan.
Draadnauwkeurigheid: voeg het rollen van draad toe na koud kop om de tolerantie te corrigeren.
V. Suggesties voor leverancierscommunicatie
Bied duidelijk tekeningen en belangrijke afmetingen en toleranties moeten worden gemarkeerd.
Vereist een schimmelprocesrapport (inclusief schatting van de vormleven).
Onderhandel over defecte voorwaarden voor productafhandeling.
