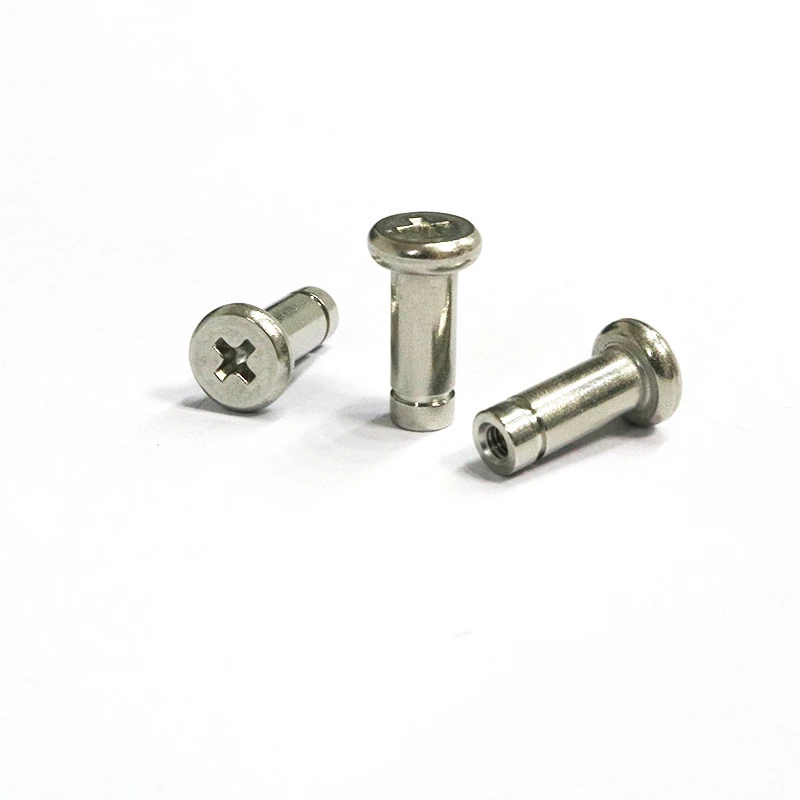

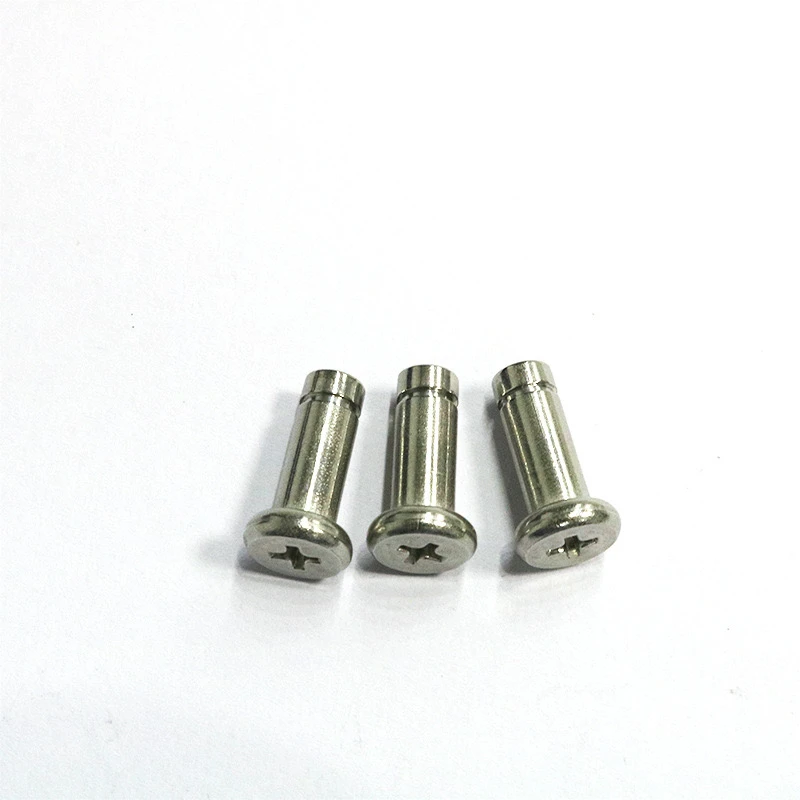

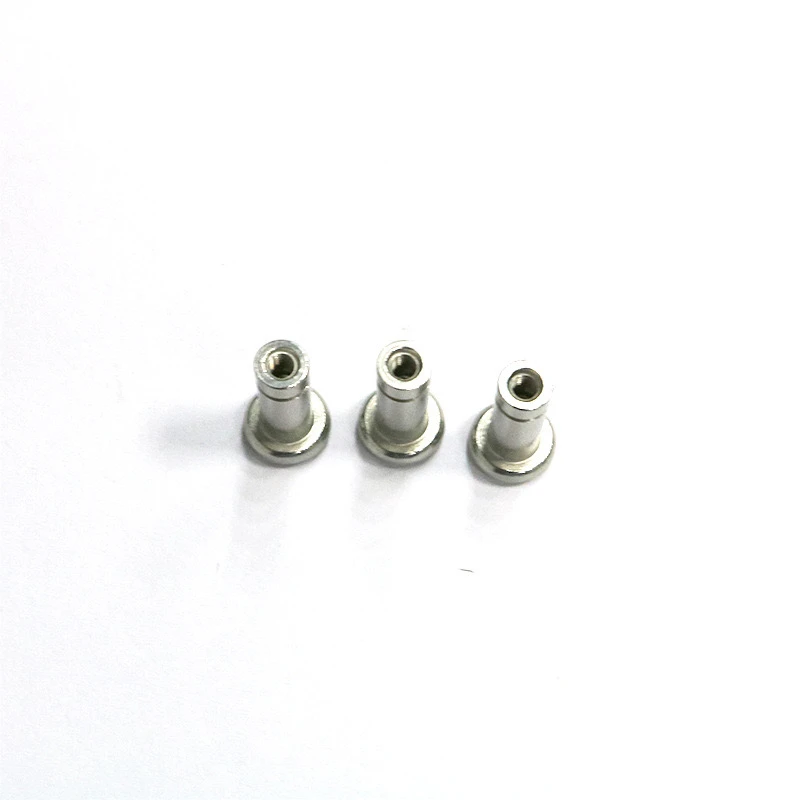

Roestvrij staal 304Kruisplatige sleufpennen/pennen met elkaar kruipen (inclusief Circlip Location Studs/Cilinders) zijn een veelzijdige bevestigingsmiddel. Het volgende is een samenvatting van de belangrijkste aanpassingsvereisten, duidelijk gestructureerd voor eenvoudige referentie.
I. kernparameters
Roestvrij staal 304 of 316, materiaalcertificering vereist.
Specificaties en toleranties
Diameterbereik: M3, M4, M5, M6, M8, M10 (andere maten vereisen mold maken).
Lengtebereik: conventionele 10-100 mm (langere maten vereisen structurele sterkte-beoordeling).
Toleranties: diameter ± 0,02 mm, lengte ± 0,1 mm.
Hoofd- en groeftype
Cross Slot: voldoet aan ISO 7045 -normen, aanpasbaar aan Phillips of JIS -specificaties.
Flat Head Design: Hoofdhoogte aanbevolen om kleiner te zijn dan of gelijk aan 1,5 keer diameter, afschuining 0,2-0,5 mm.
Circlip groove en lokalisatiefunctie
Groove width=Circlip dikte + 0.1 mm, groove diepte 0.3-0,5 mm.
Vergrendelingsstaten moeten worden gemarkeerd met draadlengte.
II. Opties voor oppervlaktebehandeling
Proces
Functies
Toepassingen
Natuurlijke passivering: basisroestbestendige behandeling
Algemene industriële
Elektrolytisch polijsten: spiegelafwerking, goede corrosieweerstand
Voedsel/Medisch
Nikkelplating: goede slijtvastheid, slechte geleidbaarheid
Elektronische apparatuur
Iii. Aanpassingsproces
Vereiste bevestiging
Tekeningen of monsters indienen.
Geef de hoeveelheid op: Draad EDM wordt aanbevolen voor kleine batches en koude kop wordt gebruikt voor grote batches.
Bewijs en testen: monsters worden binnen 3-5 werkdagen geproduceerd en een zoutspray-testrapport wordt verstrekt.
Productiecyclus: 10.000 stuks
Levertijd: 7-10 dagen (inclusief logistiek).
IV. Kwaliteitscontrole
Items testen: Hardheid HRC 25-30, zoutspraytests en Circlip Fit Slip Force (speciale mal vereist).
Certificeringsondersteuning: ROHS/Bereik (vooraf gespecificeerd).
5. Opmerkingen
Niet-standaard ontwerpen: speciaal gevormde groeven of dubbele starten vereisen extra vormkosten.
Verpakking: standaardverpakking is roestbestendig, geolied en bubbel, vacuüm vol.
Door het bovenstaande ontwerp biedt deze bevestiging een balans van precisie, sterkte en aanpassingsvermogen, waardoor het een ideale keuze is voor mechanische transmissie en structurele verbindingen.
