Het correct meten van zeskantmoeren is cruciaal voor het matchen van bevestigingsmiddelen, veilige mechanische montage en nauwkeurige aanschaf. Onnauwkeurige metingen kunnen leiden tot niet-passende moeren-bouten, montageproblemen en zelfs veiligheidsrisico's.
Deze handleiding biedt gedetailleerde informatiezeskantmoermeetstappen om u te helpen nauwkeurige meetmethoden onder de knie te krijgen.

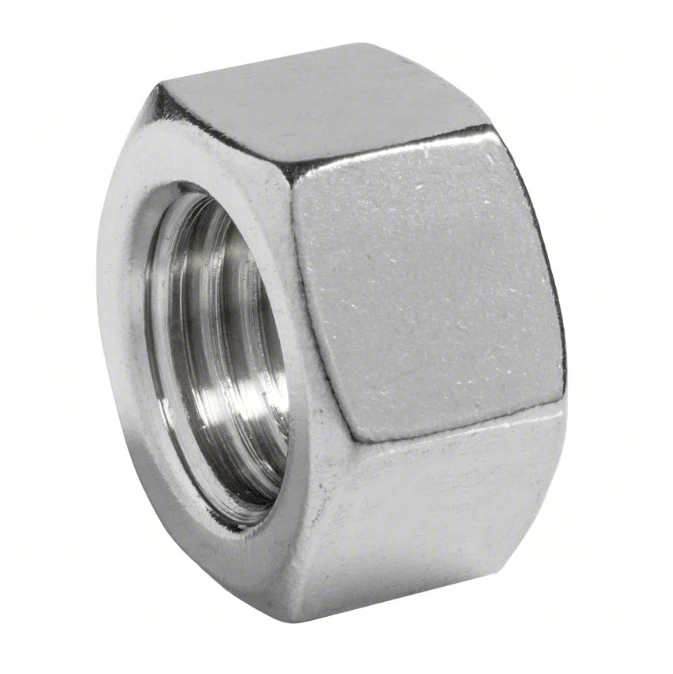

Basisstructuur van zeskantmoeren
Voordat u gaat meten, is het noodzakelijk om de hoofdstructuur en de belangrijkste afmetingen van zeskantmoeren te begrijpen. Een zeskantmoer is een zeshoekig bevestigingsmiddel dat wordt gebruikt met bouten of schroefdraad om onderdelen veilig aan elkaar te bevestigen.
Let bij het meten op de volgende belangrijke afmetingen:
Over vlakke oppervlakken (AF)
AF verwijst naar de afstand tussen de twee parallelle zijden van de zeskantmoer. Dit is een primaire maat die op de moer is aangegeven en is van cruciaal belang bij het kiezen van een sleutel of dopsleutel.
Over hoeken (AC)
AC verwijst naar de afstand tussen de twee tegenoverliggende hoeken van de zeskantmoer.
Draaddiameter en spoed
· Draaddiameter: de binnendiameter van de moer die op de bout past.
· Spoed: de afstand tussen aangrenzende schroefdraden, gemeten in millimeters in metrische eenheden en draden per inch (TPI) in Engelse eenheden.
Moerdikte (hoogte)
Dikte verwijst naar de verticale hoogte van de moer van onder naar boven, wat van invloed is op de schroefdraadlengte en het draagvermogen-. Een te dunne moer vermindert het draagvermogen-, terwijl een te dikke moer de ruimte en montage kan beïnvloeden.
Gereedschappen vereist voor metingen
Om nauwkeurige metingen te garanderen, worden de volgende hulpmiddelen aanbevolen:
· Schuifmaat of digitale schuifmaat:Wordt gebruikt om AF, AC en dikte te meten.
· Draaddikte:Wordt gebruikt om de toonhoogte te meten.
· Schroefmaat (optioneel):Geschikt voor het meten van kleine moeren of precisiediktes.
· Vergrootglas of extra lichtbron:Helpt bij het inspecteren van kleine moeren of versleten schroefdraad, waardoor nauwkeurige metingen worden gegarandeerd.
Tip:Reinig de moer en het gereedschap vóór de meting om te voorkomen dat stof, olie of bramen de aflezing beïnvloeden.
Meetstappen voor zeskantmoeren
Stap 1 – Meet de tegenovergestelde vlakken (AF)
1. Klem de remklauwen tussen de twee parallelle platte kanten van de moer.
2. Houd de passers loodrecht op de parallelle platte vlakken om fouten veroorzaakt door metingen onder een hoek te voorkomen.
3. Sluit de remklauwen voorzichtig, net genoeg om het moeroppervlak te raken; druk niet naar beneden.
4. Lees en noteer de afmeting (millimeter of inch).
5. Vergelijk met standaard maattabellen (ISO, DIN, ANSI) om de specificaties te bevestigen.
Stap 2 – Meet de diagonale afmetingen (AC)
1. Meet de afstand tussen de twee hoeken met een schuifmaat.
2. Houd de remklauwen uitgelijnd met de hoekpunten van de moer om nauwkeurigheid te garanderen.
3. Registreer de gegevens voor gebruik bij ruimteontwerp of toepassingen met hoog- koppel.
Stap 3 – Meet de draaddiameter en spoed
1. Meet de binnendiameter van de moer met behulp van een remklauw of een draadmeter.
2. Meet de spoed met een draadmeter om er zeker van te zijn dat deze overeenkomt met de bout, bijvoorbeeld M8 x 1.25. 3.. Controleer de schroefdraad op gladheid om te voorkomen dat slijtage of bramen de meting verstoren.
Stap 4 – De dikte van de moer meten
1. Meet de verticale hoogte van de onderkant tot de bovenkant van de moer met behulp van een schuifmaat of een micrometer.
2. Controleer aan de hand van een standaarddiktetabel of de moerspecificaties worden nageleefd.
3. De dikte heeft invloed op de lengte van de draadaangrijping en het draagvermogen-; zorg ervoor dat de geselecteerde moer voldoet aan de ontwerpvereisten.
Meetinstrumenten

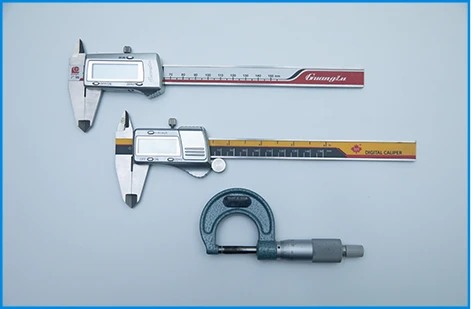

Clipers micrometer

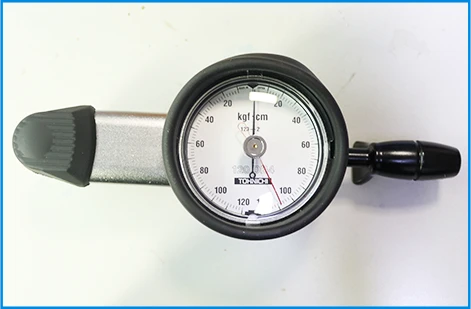

Koppel

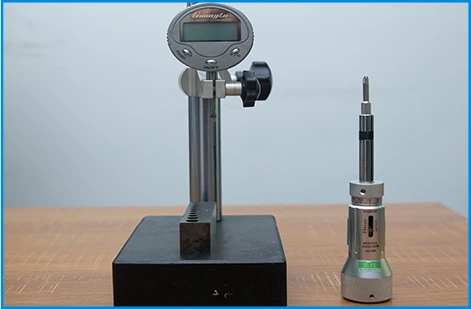

Dieptemicrometer

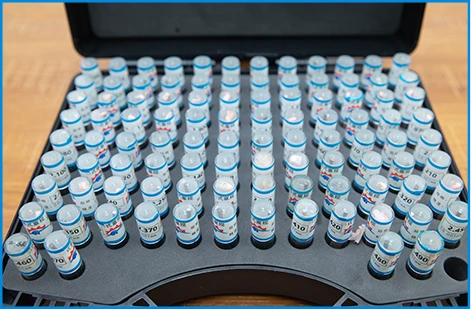

Plug

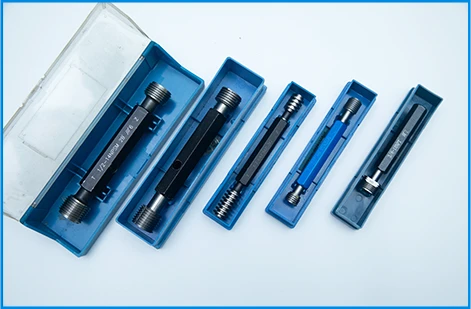

Draaddikte

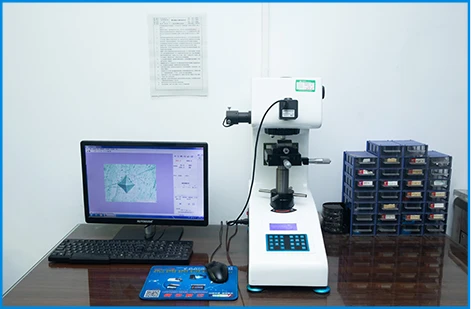

Hardheidstester

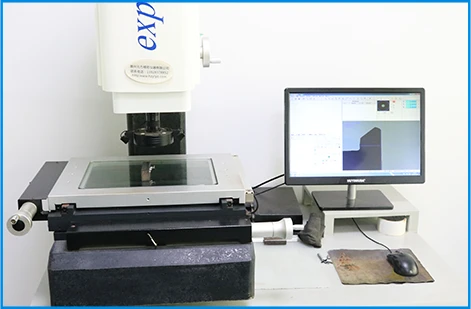

Projector

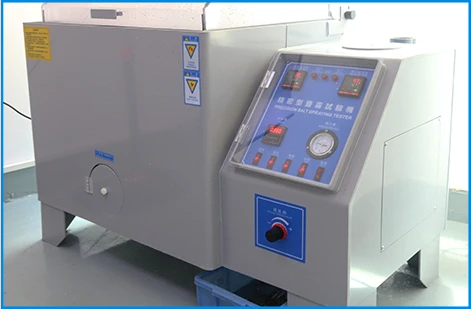

Zoutsproeitesten
Tips voor het verbeteren van de meetnauwkeurigheid van zeshoekige moeren
Kies een schone, stabiele en goed-verlichte meetomgeving.
Zorg er vóór de meting voor dat het werkoppervlak vlak en trillingsvrij is om slippen van het gereedschap en fouten te voorkomen. Voldoende verlichting helpt om de randen van de moer en draaddetails duidelijk te zien.
Meet dezelfde afmeting meerdere keren en neem het gemiddelde.
Het wordt aanbevolen om belangrijke afmetingen zoals AF (tegenoverliggende zijden), AC (tegenoverliggende diagonalen) en dikte minstens drie keer te meten en vervolgens het gemiddelde te nemen. Dit minimaliseert willekeurige fouten en verbetert de betrouwbaarheid van de meetresultaten.
Zorg ervoor dat gereedschappen vóór gebruik op nul zijn gezet en gekalibreerd.
Digitale schuifmaat, schuifmaat of micrometer moeten voor gebruik op nul worden gezet. Kalibreer uw gereedschap regelmatig, vooral na hoge-precisiemetingen of langdurig- gebruik, om nauwkeurige resultaten te garanderen.
Meetgegevens registreren
Het wordt aanbevolen om na elke meting de afmetingen in een notitieboekje of spreadsheet te noteren, inclusief AF, AC, draaddiameter, spoed en dikte.
Eenheden verifiëren (metrisch of imperiaal)
Let tijdens het meten goed op de eenheden; metrisch (millimeter) en imperiaal (inch) mogen niet worden gemengd.
Veel voorkomende meetfouten
· Het gebruik van onnauwkeurige hulpmiddelen (zoals linialen) resulteert in aanzienlijke fouten.
· Meten onder niet-loodrechte hoeken leidt tot AF- of AC-afwijkingen.
· Het negeren van de diameter, spoed of dikte van de draad veroorzaakt een verkeerde pasvorm.
· Het combineren van metrische en imperiale eenheden leidt tot aankoopfouten.
Samenvatting
Het meten van zeshoekige moeren vereist aandacht voor de tegenovergestelde vlakken (AF), tegenovergestelde diagonale afmetingen (AC), draaddiameter, spoed en dikte. Door het juiste gereedschap te gebruiken en de procedures strikt te volgen, wordt een goede pasvorm tussen de moer en de bout gegarandeerd, waardoor montageproblemen worden vermeden. Nauwkeurige metingen helpen niet alleen bij de mechanische montage, maar verbeteren ook de inkoopefficiëntie en veiligheid.
Veelgestelde vragen
Vraag: Wat is de eenvoudigste manier om een zeskantmoer te meten?
A: Het gebruik van digitale schuifmaten is de snelste en meest nauwkeurige methode, waarmee AF, AC en dikte kunnen worden gemeten.
Vraag: Waarom is de spoed van de schroefdraad belangrijk?
A: De spoed bepaalt of de moer soepel in de bout kan grijpen. Een onjuiste draadspoed kan leiden tot beschadiging of losraken van de draad.
Vraag: Kan ik meten zonder schuifmaat?
A: Voor ruwe metingen kan een liniaal worden gebruikt, maar de nauwkeurigheid is laag. Voor een nauwkeurige meting wordt het gebruik van een schuifmaat of een micrometer aanbevolen.
Vraag: Hoe bepaal ik of een moer een standaardmaat heeft?
A: Vergelijk de AF, AC, draaddiameter en dikte met ISO-, DIN- of ANSI-standaardmaattabellen.
Vraag: Hoe vaak moeten meetinstrumenten worden gekalibreerd?
A: Kalibreer, afhankelijk van de gebruiksfrequentie, elke 6-12 maanden om nauwkeurige metingen te garanderen.
