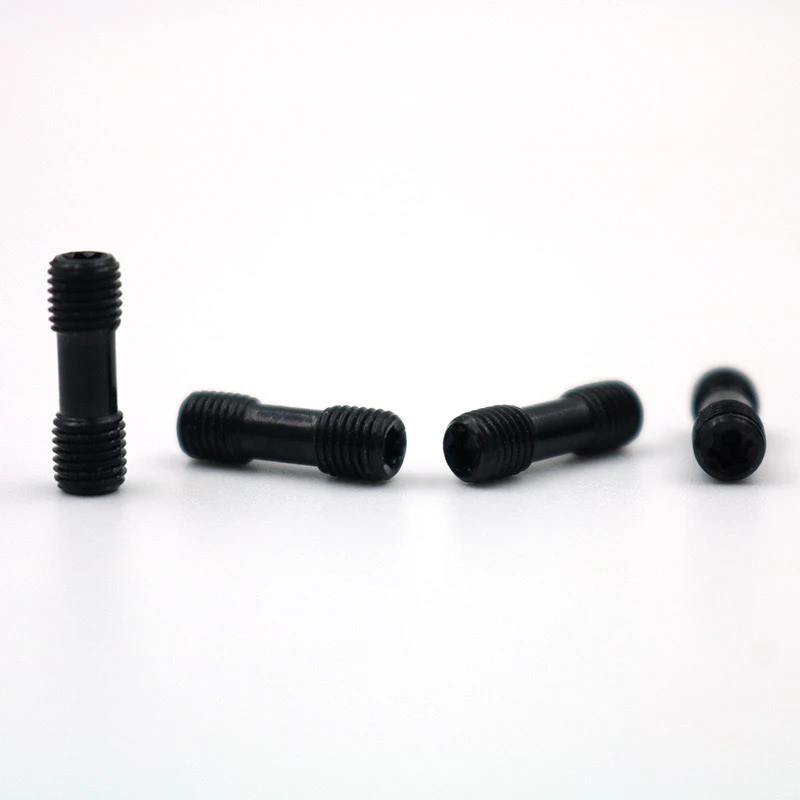

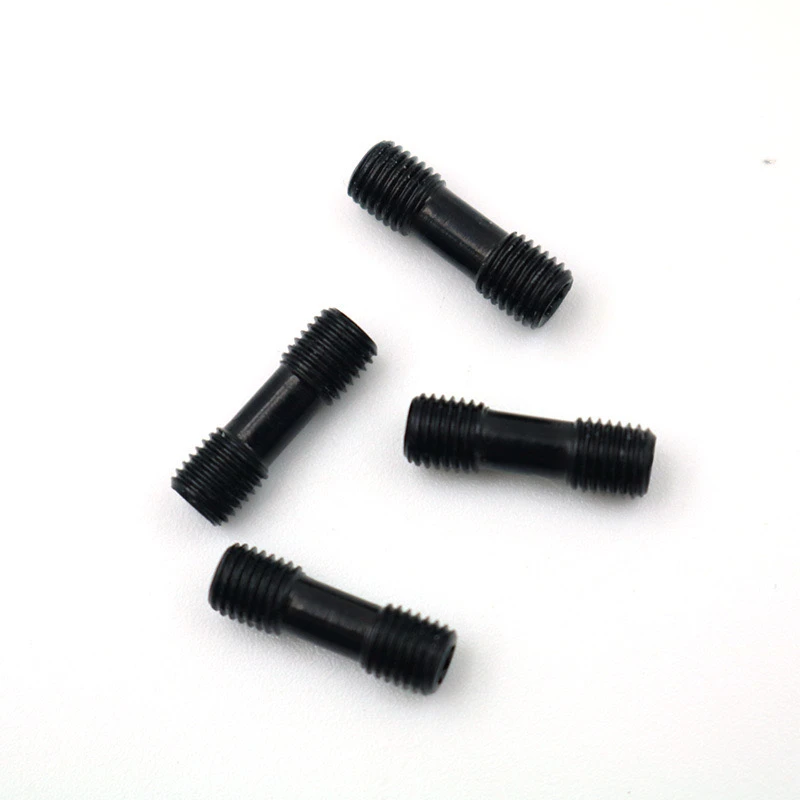

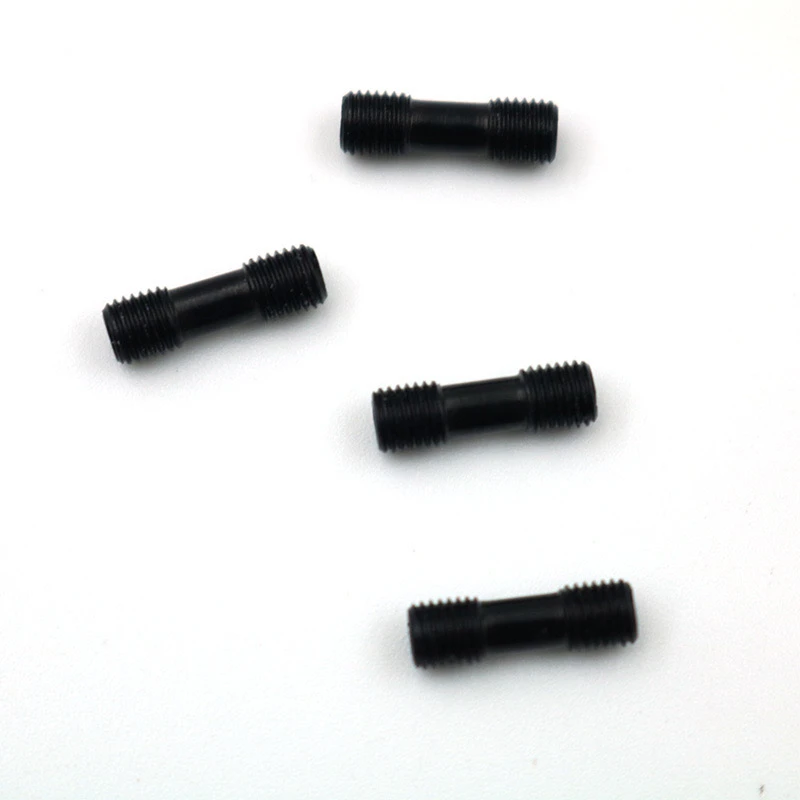

De niet-standaard schroeven met dubbele kop(M5/m6/m8) In de CNC Trad Train Bar-accessoires op 12,9 niveau worden voornamelijk gebruikt voor hoogwaardig verbindingen tussen de draaibare gereedschapsbalk en het mes, de gereedschapshouder of andere accessoires. Het volgende is een uitleg voor het gebruik ervan.
1. Het gebruik van niet-standaard schroeven met dubbele schroeven
Dubbele hoofdontwerp: de threadspecificaties aan beide uiteinden verschillen, waardoor de verbinding van componenten van verschillende grootte mogelijk is om ruimtebeperkingen of compatibiliteitsproblemen aan te pakken.
Niet-standaardaanpassing: ontworpen volgens de speciale behoeften van de werkbalkstructuur om nauwkeurige matching te garanderen.
2. Gebruiksstappen en voorzorgsmaatregelen
Selectiebevestiging
DRAAD -matching: bevestig de draadspecificaties aan beide uiteinden van de schroef (zoals het M5 -uiteinde verbindt het mes en het M6 -uiteinde is bevestigd aan de werkbalk).
Lengte en sterkte: de niet-standaardlengte moet consistent zijn met de diepte van de gereedschapstaafgat,en de schroeven op 12,9 niveausMoet worden uitgerust met een anti-fractuurontwerp.
Installatieproces
Het schroefdraadgat reinigen: gebruik perslucht of een borstel om ijzersteden en olievlekken in het gat met gereedschapstaaf te verwijderen.
Draadsmering: breng een kleine hoeveelheid molybdeendisulfidevet aan om wrijving te verminderen en koud lassen te voorkomen.
Prellaadbesturing: gebruik een momentsleutel om vast te draaien volgens de standaard om overdrijvend te voorkomen en de schroefdraadslip te veroorzaken.
1. Gebruik van niet-standaard schroeven met dubbele schroeven
Niet-standaard schroeven met dubbele kop worden voornamelijk gebruikt voor verbindingen met hoge sterkte tussen het draaien van gereedschapstaven en bladen, gereedschapshouders of andere accessoires. De kenmerken ervan omvatten:
12.9 Grade hoge sterkte: treksterkte bereikt 1220MPa, geschikt voor hoogbelaste en hoge snelheid CNC-bewerkingsscenario's.
Ontwerp met dubbele kop: verschillende threadspecificaties aan beide uiteinden (zoals M5/M6/M8), gebruikt om componenten van verschillende grootte te verbinden om ruimtebeperkingen of compatibiliteitsproblemen op te lossen.
Niet-standaardaanpassing: ontworpen volgens de speciale vereisten van de werkbalkstructuur (zoals lengte, draaddiepte) om precieze matching te garanderen.
2. Gebruiksstappen en voorzorgsmaatregelen
Selectiebevestiging
DRAAD -matching: bevestig de draadspecificaties aan beide uiteinden van de schroef (zoals het M5 -uiteinde verbonden met het mes en het M6 -uiteinde vastgesteld op de werkbalk).
Lengte en sterkte: niet-standaardlengte moet consistent zijn met de diepte van de gereedschapstaafgat en 12,9 grade schroeven moeten worden uitgerust met anti-fractuurontwerp.
Installatieproces
Gaten met schroefdraad reinigen: gebruik perslucht of een borstel om ijzersteden en olievlekken in de schroefdraadgaten van de gereedschapstaaf te verwijderen.
Draadsmering: breng een kleine hoeveelheid molybdeendisulfidevet aan om wrijving te verminderen en koud lassen te voorkomen.
Prellaadbesturing: gebruik een momentsleutel om vast te draaien volgens de standaard om overdrijvend te voorkomen en de schroefdraadslip te veroorzaken.
Anti-loseringsmaatregelen
Draadlijm Toepassing: Hoge-temperatuurbestendige draadlijm (zoals loctiet 262) kan worden toegepast onder hoge temperatuuromstandigheden om los te voorkomen dat trillingen losmaken.
Dubbele moervergrendeling: als de structuur het toelaat, kan een borgmoer worden toegevoegd aan één uiteinde van de schroef.
Onderhoud en inspectie
Regelmatige inspectie: controleer of de schroef na elke 8 uur verwerking los is, vooral in zware snijomstandigheden.
Vervangingsstandaard: vervang onmiddellijk wanneer draadslijtage, hoofdglippen of rekvervorming worden gevonden.
Iii. Veel voorkomende probleembehandeling
Draadverschil: wanneer niet-standaardschroeven niet overeenkomen met de gatpositie, moet de tekening worden beoordeeld om gedwongen schroeven en schade aan de werkbalk te voorkomen.
Schroefbreuk: controleer op over-torque of materiaaldefecten en geef prioriteit aan roestbestendige schroeven met nikkelplating of zwartmaking.
IV. Toepassingsscenario voorbeelden
Werkbalkaanpassing: wanneer het originele schroefgat M6 is, maar het mes moet worden aangesloten op M5, gebruik M5/M6 -noppenschroeven voor overgang.
Ruimtebeperkte gebieden: Studschroeven vervangen traditionele bouten + moeren om de installatieruimte op te slaan.
Door gestandaardiseerd gebruik en regelmatig onderhoud kunnen niet-standaard noppenschroeven de stabiliteit en levensduur van CNC-toolsystemen aanzienlijk verbeteren.
