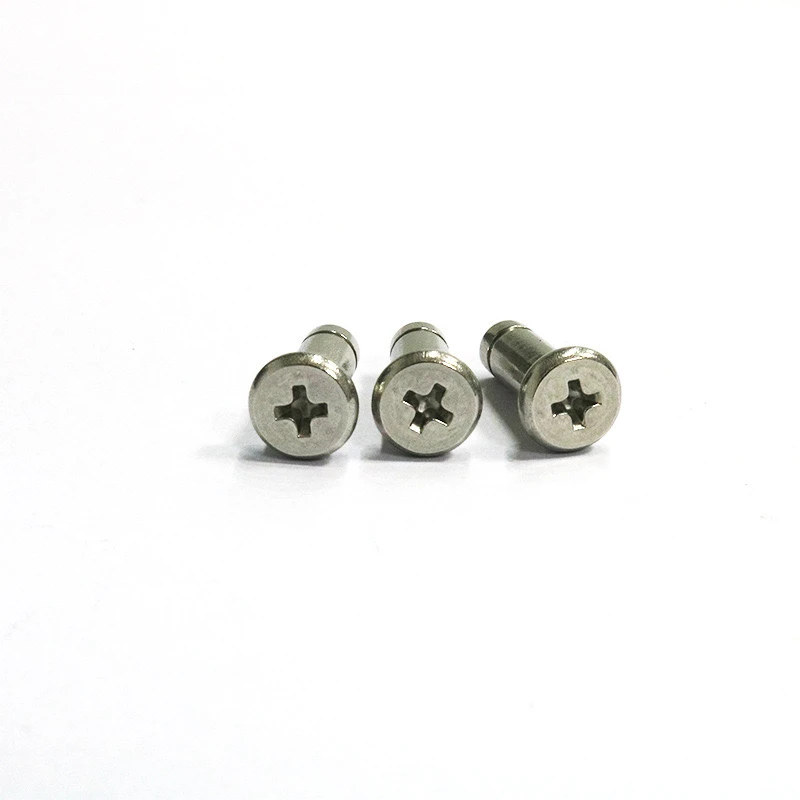

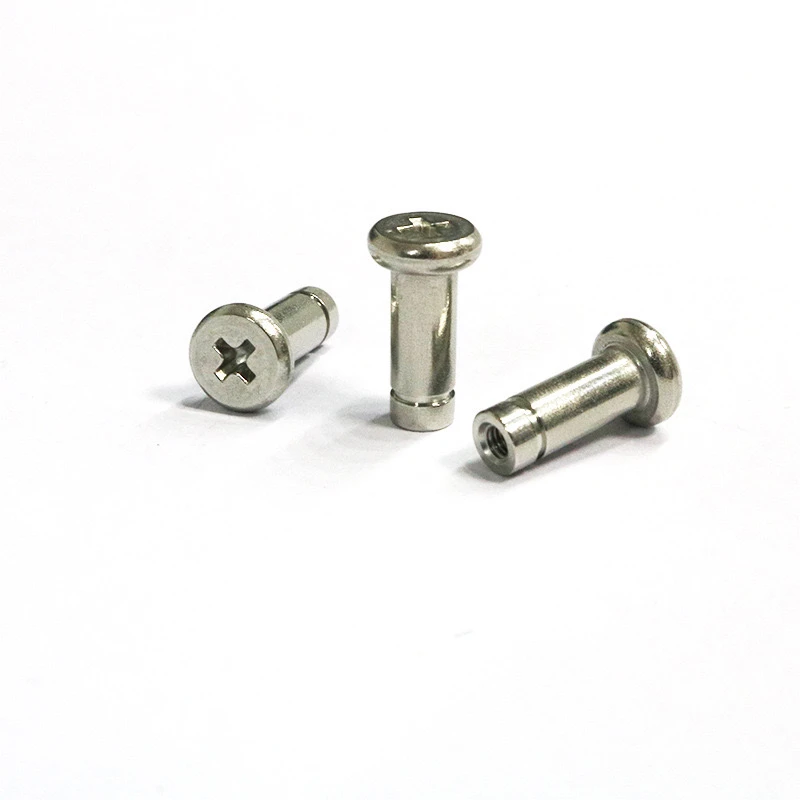

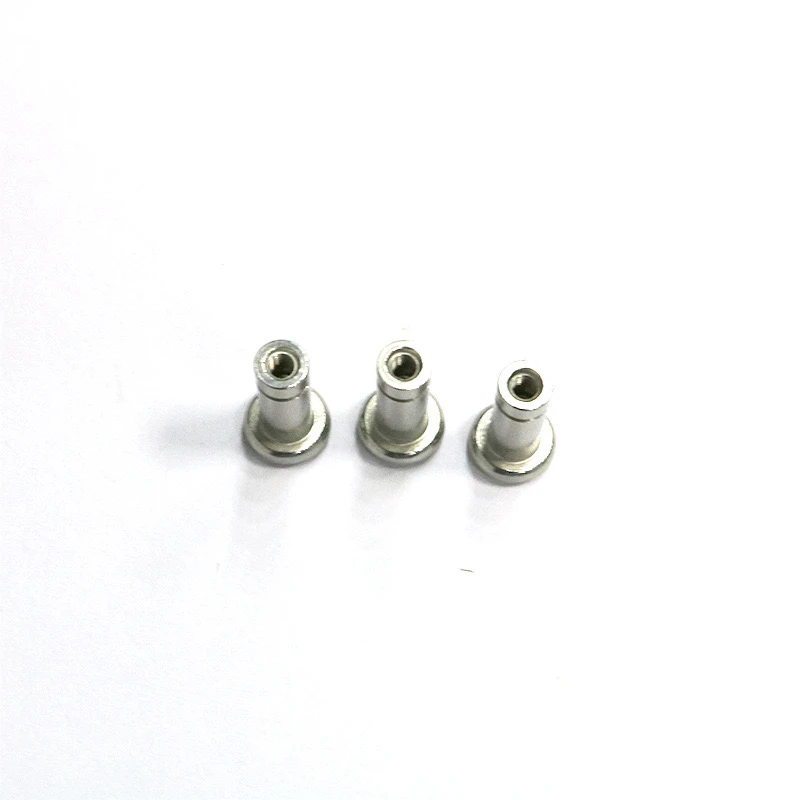

Het volgende is een gedetailleerde gids voor het gebruikroestvrij staal 304Kruis platte koppen pinnen/pennen/circlip lokaliserende studs (cilindrische, maten M3-M10), gecategoriseerd op toepassingsscenario.
I. Productoverzicht
Materiaal: a 2 304 roestvrij staal, corrosiebestendig, geschikt voor vochtige, zure en alkalische omgevingen.
Functies
Kruiskop: kan worden geïnstalleerd met een Phillips-schroevendraaier, met een niet-slipontwerp.
Sleufted: de sleuf wordt gebruikt om een cirkel te installeren, waardoor axiale verplaatsing wordt voorkomen.
Gewoon staaf cilindrisch: precisie-fits het gat voor positionering of verbinding.
Gemeenschappelijke maten: M3, M4, M5, M6, M8, M10 (diameter x Lengte optioneel).
II. Kerntoepassingen
Locatiepennen: gebruikt voor het uitlijnen van mechanische componenten (zoals vormen en versnellingsbakken), ze op zijn plaats beveiligen via een interferentiegevoegde.
Voorbeeld: druk op een M6 -pin in een basisgat en bevestig vervolgens een afdekplaat om concentriciteit te garanderen.
As -fixering: gebruikt als een roterende as, met een circlip aan het einde om fall -out te voorkomen.
Structurele verbinding: moeren vervangen bouten, geschikt voor toepassingen die frequente demontage vereisen.
Iii. Installatiestappen
1. Basisinstallatie (geen cirkel)
Gereedschap: Phillips schroevendraaier, rubberen hamer.
Proces:
A. Reinig het gat om ervoor te zorgen dat het vrij is van bramen.
B. Lijn het gat uit en schroef de pen handmatig in totdat deze volledig in de dwarssleuf zit.
C. Draai vast met een schroevendraaier (referentiekoppel: m3 ≈ 0,5 N · m, m8 ≈ 10 n · m).
2. Circlip-installatie (anti-slipontwerp)
Gereedschap: Circlip -tang, remklauwen.
Belangrijkste stappen:
A. Meet de diameter van de pensleuf en match de overeenkomstige circlip (bijv. M5 -pin met 5 mm circlip).
B. Plaats de pen in het gat en gebruik circlip tang om de circlip in de slot te wrikken.
C. Controleer of de circlip volledig in de slot zit om losraken te voorkomen.
3. Interferentie Fit installatie
Toepassing: positionering van hoge nauwkeurigheid (bijv. Lagerstoel).
Methode:
Machine de gatdiameter tot 0,01-0,03 mm kleiner dan de pin.
Monteer met behulp van een pers- of vriesmethode (krimpend de pin) om vervorming te voorkomen veroorzaakt door impact.
IV. Voorzorgsmaatregelen
Selectieaanbeveling: 316 roestvrij staal heeft de voorkeur voor vochtige omgevingen; Dynamische belastingen vereisen verificatie van afschuifsterkte.
Installatie taboes: niet te veel, omdat dit ervoor kan zorgen dat de kruisingsperring kan strippen.
De opening van de circlip moet het bewegingspad vermijden om per ongeluk vast te haken.
Onderhoud: Controleer regelmatig de circlip-elasticiteit en smeer met WD-40 als roest optreedt.
V. Gemeenschappelijke probleemoplossingen
Probleem 1: losse pin.
Oplossing: gebruik een anaërobe lijm of vervang de pen door een groter formaat (bijv. M4 tot M5).
Probleem 2: Circlip vrijstaand.
Oplossing: controleer de inkeping op slijtage en vervang deze door een dikkere circlip.
Vi. Voorbeeld van toepassing
M3/M4: Positioneringsposito's voor precisie -instrumenten.
M6/M8: Agricultural Machinery scharnieren en transportbandrolmontage.
M10: Bracket -verbindingen van zware apparatuur, met dubbele borgbronnen voor trillingsbeveiliging.
Door een goede selectie en juiste installatie biedt dit type pin een zeer betrouwbare mechanische verbinding en positionering.
