Cup - Head HexagonSocketschroevenMet een half {- threadontwerp zijn een gemeenschappelijke mechanische bevestigingsder. Het volgende wordt uitgelegd hoe Cup - hexagon Socket -schroeven te gebruiken. Deze sectie omvat hun kenmerken, toepasselijke scenario's, gebruiksinstructies, belangrijke overwegingen en veelgestelde vragen.

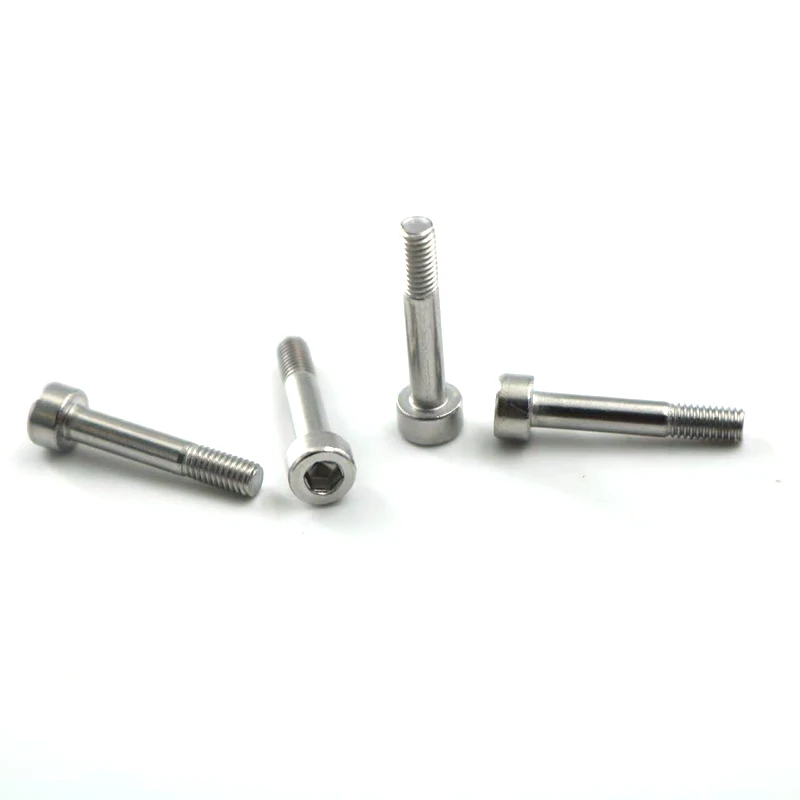

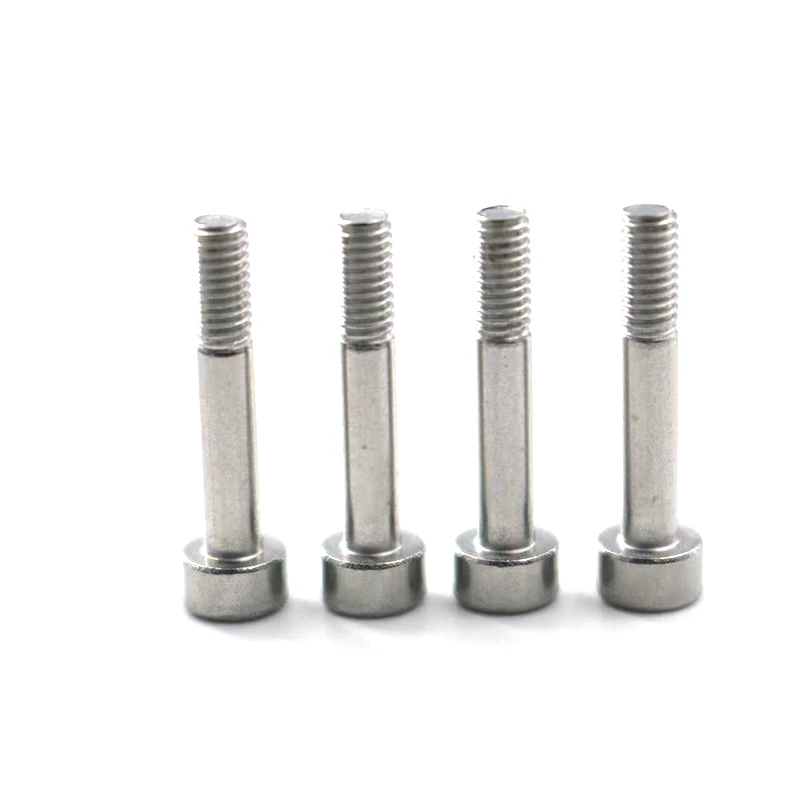

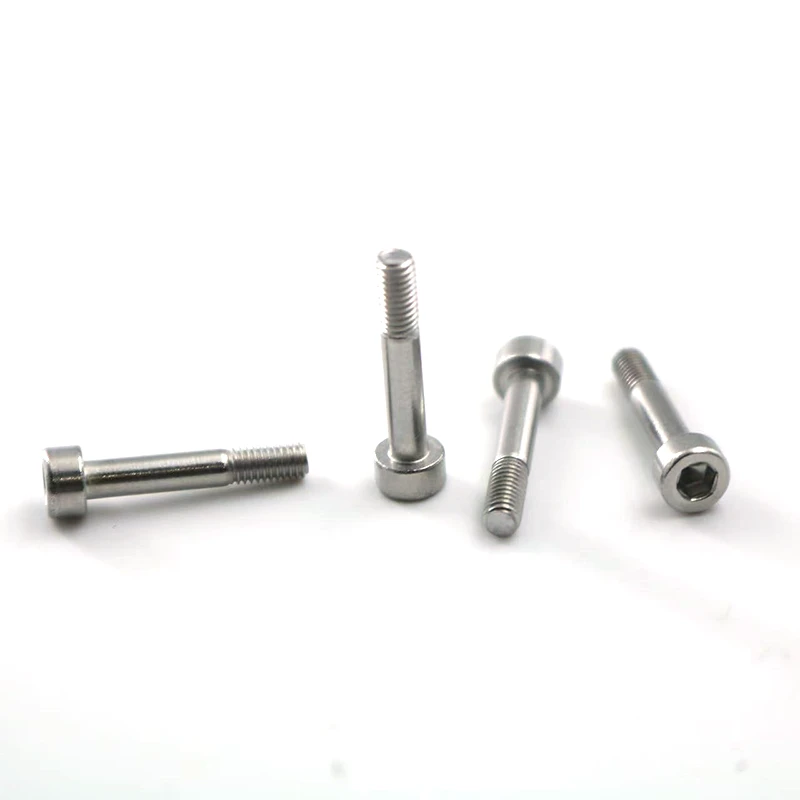

1. Cup - Hexagon Socket -schroeven met een half - thread ontwerp
Cup - kop: een cilindrische kop met een platte bovenste en verticale cilindrische zijden. Dit ontwerp biedt een groot sleutelcontactoppervlak en druk - lageroppervlak.
Hexagon: Het hoofd heeft een zeshoekig gat en vereist een allensleutel om aan te scherpen en los te maken.
Half - Thread: de schroefschank bestaat uit twee secties:
Gewoon: het niet -gedeeld gedeelte, met een gespecificeerde lengte.
Thread: de sectie met schroefdraad.
Metrische specificaties (M3, M4, M5): verwijst naar de nominale draaddiameter. M3 is 3 mm, M4 is 4 mm en M5 is 5 mm. Dit zijn de meest gebruikte metrische schroefgroottes.
Ontworpen voor: de gewone schacht biedt een overgangs- of nauwe vrije ruimte bij het door - gat van de aangesloten component. Het biedt positionerings-, centreer- en afschuifweerstand, terwijl het voorkomt dat de draden deelnemen aan afschuiving, waardoor ze worden beschermd tegen schade. Het schroefdraadgedeelte gaat volledig in op het schroefdraadgat van het andere deel, wat een sterke axiale klemkracht biedt.
II. Toepassingen en voordelen
Toepassingen: Verbindingen die nauwkeurige positionering en centreren vereisen: de gladde staaf past in het door - gat om radiale beweging tussen de twee delen te voorkomen. Gemeenschappelijke toepassingen zijn mechanische structuren, mallen, mallen, automatiseringsapparatuur en 3D -printers.
Verbindingen die afschuifweerstand vereisen: de gladde staaf heeft een grotere diameter (gelijk aan de hoofddiameter van de draad) en kunnen de krachten die loodrecht op de schroefas beter zijn dan schroefdraden weerstaan.
Verbindingen die frequente demontage vereisen: de zeshoekige hoofdaandrijving biedt een hoog koppel en is minder gevoelig voor strippen, waardoor het betrouwbaarder is dan phillips of sleufschroeven.
Toepassingen die ruimtebeperkingen vereisen: in vergelijking met zeshoekige kopschroeven heeft de bekkop geen blootgestelde sleutelruimte en vereist slechts een enkel gat voor werking, waardoor het compacter is.
Voordelen: Hoge belasting - Lagercapaciteit: de kop heeft een groot contactgebied, een hoge voorbelasting en een veilige verbinding.
Hoge precisie: de zeshoekige hoofdaandrijving is minder gevoelig voor uitglijden en kan een precieze koppel aanbrengen.
Net en esthetisch aantrekkelijk: na de installatie wordt het hoofd blootgesteld, waardoor het een meer industriële en stevige look krijgt dan Cou.
Iii. Gedetailleerde gebruiksstappen en methoden
Voorbereiding:
Kies de juiste schroef: bevestig de specificaties, lengte en prestatiebeoordeling van de schroef volgens de ontwerpvereisten. Selecteer de juiste zeshoekige sleutel: gebruik altijd een sleutel die precies overeenkomt met de schroefkopgrootte.
Waarschuwing: het gebruik van een ondermaatse sleutel kan de sleutel en het schroefgat ernstig beschadigen, waardoor het onmogelijk is om de schroef te verwijderen.
Bewerkingsgaten
Door gaten: de boorgatdiameter moet iets groter zijn dan de diameter van de schroef gepolijste as (bijvoorbeeld, een M4 -gepolijste as is ongeveer 4 mm; een door tot gat kan worden geboord tot 4,2 mm of 4,3 mm). Zorg ervoor dat de gepolijste as soepel en zonder wiebelen kan passeren.
Gaten met schroefdraad: tikken is vereist. Strikte normen zijn van toepassing op de boorgatdiameter: de diepte van het schroefdraadgat moet minimaal 1,2 keer de ingevoegde lengte van de schroef zijn.
Installatiestappen:
Uitlijning: lijn de twee te verbinden delen uit, zodat het door gat en het schroefdraadgat uitgelijnd zijn.
Invoegen: plaats de gepolijste as van de schroef door het doorgat van het bovenste gedeelte.
Invoegen: draai de schroef voorzichtig in het schroefdraadgat van de onderliggende component verschillende bochten met de hand om ervoor te zorgen dat er geen scheeftrichting is en dat de schroefdraden soepel ingaan. Dwing de schroef nooit in met een sleutel, omdat dit de draden gemakkelijk kan beschadigen.
Trachering: Plaats de schroefkop met behulp van de juiste grootte allensleutel verticaal tot deze stopt. Draai gelijkmatig vast met de klok mee.
Koppel toepassen: gebruik voor kritieke mechanische verbindingen een momentsleutel ingesteld op de aanbevolen koppelwaarde. Dit zorgt voor voldoende voorspanning zonder de schroef te breken of de schroefdraden te beschadigen.
IV. Belangrijke overwegingen en veel voorkomende fouten
Selectiefout bij de sleutel: het gebruik van een ongepaste of versleten sleutel is de belangrijkste oorzaak van schroefdraadslippen. Zodra de draden uitglijden, wordt verwijdering extreem moeilijk.
Schuine werking: het niet in het nalpen van de sleutel verticaal in te voegen en druk uit te oefenen kan het schroefgat in een "seesaw" -beweging beschadigen, het contactgebied verminderen en slippen veroorzaken.
Verwarrend door - gat en schroefdraadgatengroottes
Fout: het door de doorgang boren van dezelfde grootte als het basisgat met schroefdraad. Dit kan ervoor zorgen dat de gepolijste staaf niet in staat is om door te gaan of tegen de draden te wrijven tijdens het passeren, waardoor de verbinding wordt beschadigd.
Fout: boren van het schroefdraadgat van dezelfde grootte als het door gat. Dit voorkomt effectieve draadvorming en resulteert in een gebrek aan klemkracht.
Onjuist aanscherping koppel
Over - losmaken: de verbinding is niet veilig en kan gemakkelijk loskomen en eraf vallen tijdens de werking.
Over - aanscherping: hierdoor kan de schroef strekken, breken of de draad in het schroefdraadgat laten strippen ("strippen"). Kleine schroeven zoals M3 en M4 zijn erg kwetsbaar en bijzonder gevoelig voor breken.
Reiniging: zorg ervoor dat het schroefgat vrij is van onzuiverheden zoals ijzeraanvragen en olie, omdat dit de koppelnauwkeurigheid en verbindingssterkte kan beïnvloeden.
Met deze gestructureerde en goed - gedetailleerde gebruikershandleiding kunt u efficiënt begrijpen en leren hoe u deze schroef kunt gebruiken, zodat u de productervaring en waarde ontvangt die u wenst.
