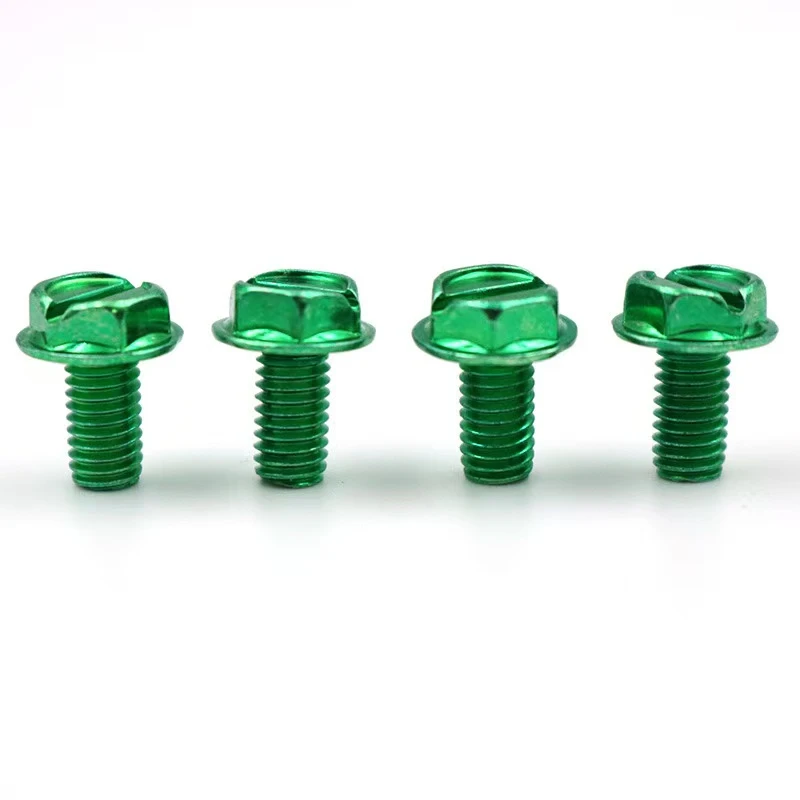

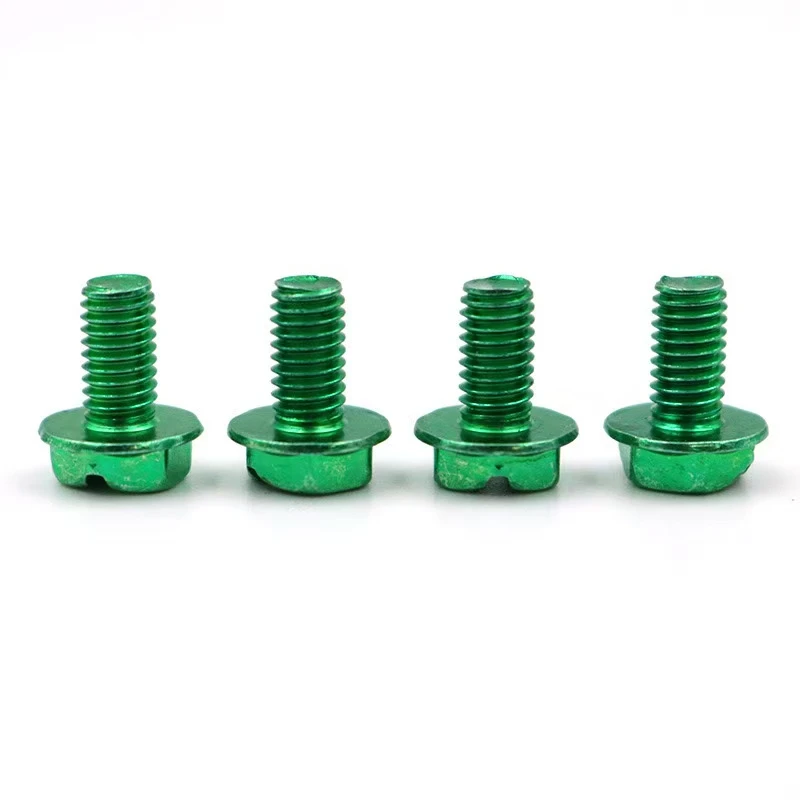

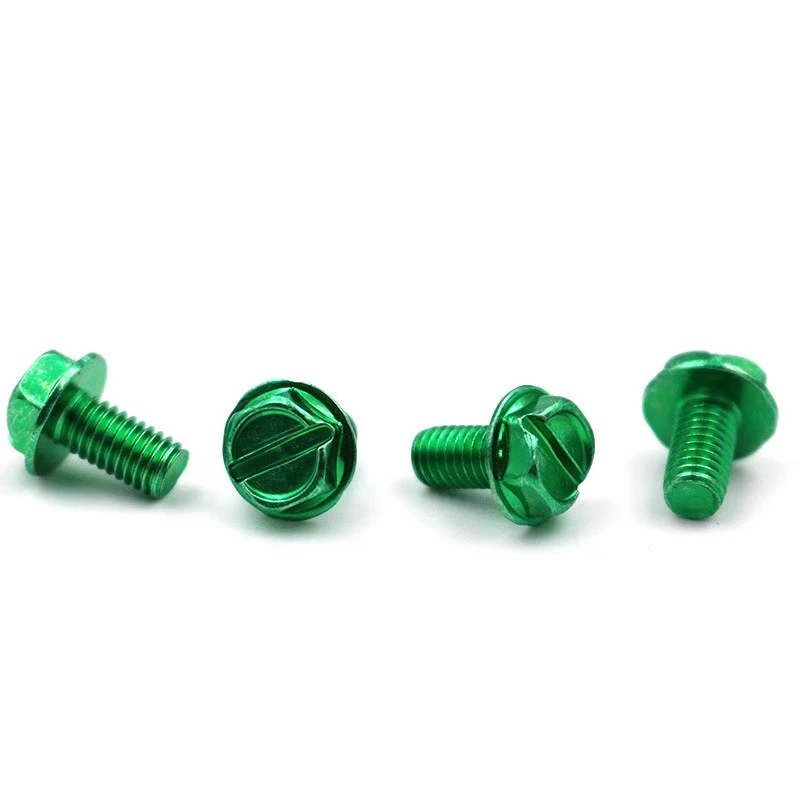

8-32 10-24 Externe zeshoek Sleuf Green Zink Grondschroef. Een aardingschroefis een specifieke specificatie -aardingsschroef die voornamelijk wordt gebruikt voor aarding van elektrische apparatuur of metaalstructuren. Het volgende is een inleiding tot het gebruik ervan, georganiseerd per applicatiescenario, het in evenwicht brengen van details en belangrijke punten.
I. Schroefspecificaties
8-32: ANSI-nummer, maat 8 schroef, 32 schroefdraden per inch.
10-24: Maat 10 schroef, 24 schroefdraden per inch.
Groene zinkcoating: roest - en corrosie - resistent, geschikt voor vochtige of buitenomgevingen.
Structurele kenmerken
Externe zeshoekige kop: kan worden vastgedraaid met een sleutel of socket, wat een hoog koppel oplevert.
Sleufsleuf: compatibel met schroevendraaiers, geschikt voor ruimte - beperkte toepassingen.
II. Toepassingen
Elektrische aarding: verbindingsapparatuurbehuizing met de aarding van de onderboren/geleiders.
Metaalstructuur aarding: aardingsbeveiligingsbeveiligingssystemen voor bruggen, torens en andere structuren.
Elektronische apparatuur: het bevestigen van PCB -grondaansluitingen vereist het gebruik van vergrendelingsringen.
Iii. Installatiestappen en sleutelpunten
1. Voorbereiding
Gereedschapselectie: zeshoekige sleutel (snel strakker) of platte - messchroevendraaier (fijne aanpassing).
Korque sleutel (standaard koppel is vereist in kritieke situaties, bijvoorbeeld ongeveer 5,6 N · m voor 8-32 schroeven).
Oppervlaktebereiding: verwijder olie en oxide van de contactoppervlakken om de geleidbaarheid te garanderen.
2. Installatieprocedure
Boren en tikken: 8 - 32: Boor een gat vooraf met een diameter van ongeveer 3,5 mm (#29 boorbit); 10-24: ongeveer 4,1 mm in diameter (#25 boorbit). Gebruik de juiste tik om te tikken, waarbij een verticale positie wordt gehandhaafd.
Schroefbevestiging: plaats de aardingsterminal in het gat, waardoor verschillende schroefdraden handmatig worden vastgedraaid om kruising te voorkomen - threading. Draai ten slotte vast met een gereedschap om ervoor te zorgen dat er geen opening is tussen de terminal en het contactoppervlak.
Beveiliging: voeg een veerring of draadvergrendeling toe (voor trillingen - buikligging).
3. Voorzorgsmaatregelen
Overdrijfrisico: de groene zinkcoating kan pellen als gevolg van overtorque, compromitterende corrosieweerstand.
Geleidbaarheidsverificatie: test de grondweerstand na installatie (aanbevolen minder dan of gelijk aan 1Ω).
Periodieke inspectie: Inspecteer in vochtige omgevingen jaarlijks op roest.
IV. Gemeenschappelijk probleem - oplossende problemen
Gestripte draadbehandeling: vervang de schroef door een groter formaat (bijvoorbeeld, als een 8-32 schroef wordt gestripte schroefdraden, gebruik een 10-24 schroef) of gebruik een draadreparatiehuls.
Roestverwijdering: spray met losmakende middel en geniet gedurende 10 minuten voordat u verder gaat.
V. Selectieaanbevelingen
8-32: Lichte apparatuur, dunne platen (1-2 mm dikte).
10 - 24: zware kasten, omgevingen met een hoge vibratie (zoals generator van de generator).
De bovenstaande stappen zorgen voor de veilige installatie van de aardingsschroef, waardoor zowel elektrische veiligheid als mechanische sterkte wordt gewaarborgd. De gedetailleerde instructies moeten worden aangepast volgens specifieke bedrijfsomstandigheden.
Door het bovenstaande ontwerp, wordt dit type schroef een balans tussen elektrische veiligheid en mechanische betrouwbaarheid, waardoor het een kosten - effectieve, gestandaardiseerde component in aardingssystemen is.
