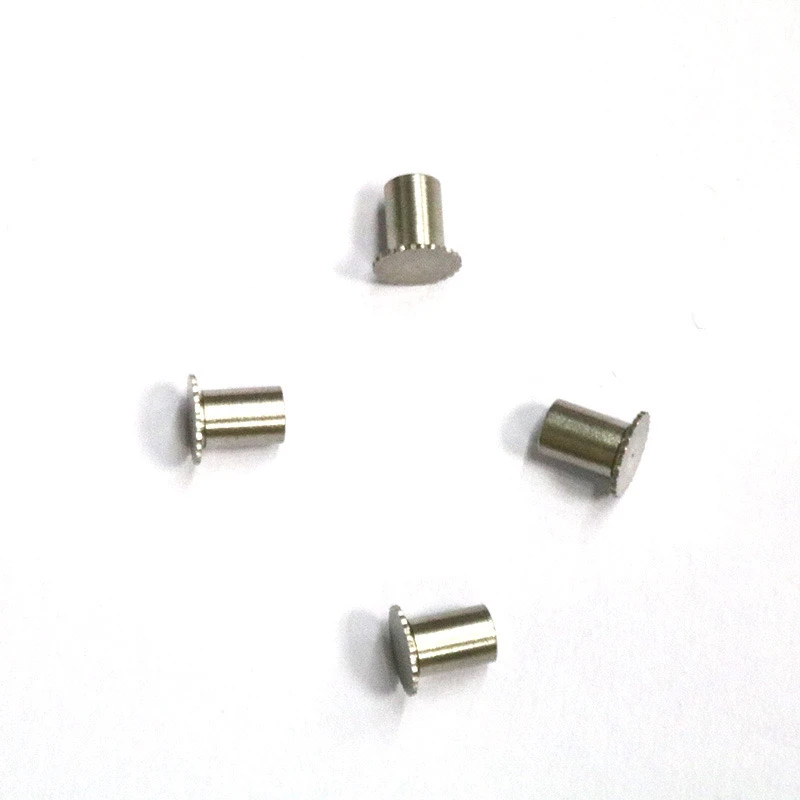

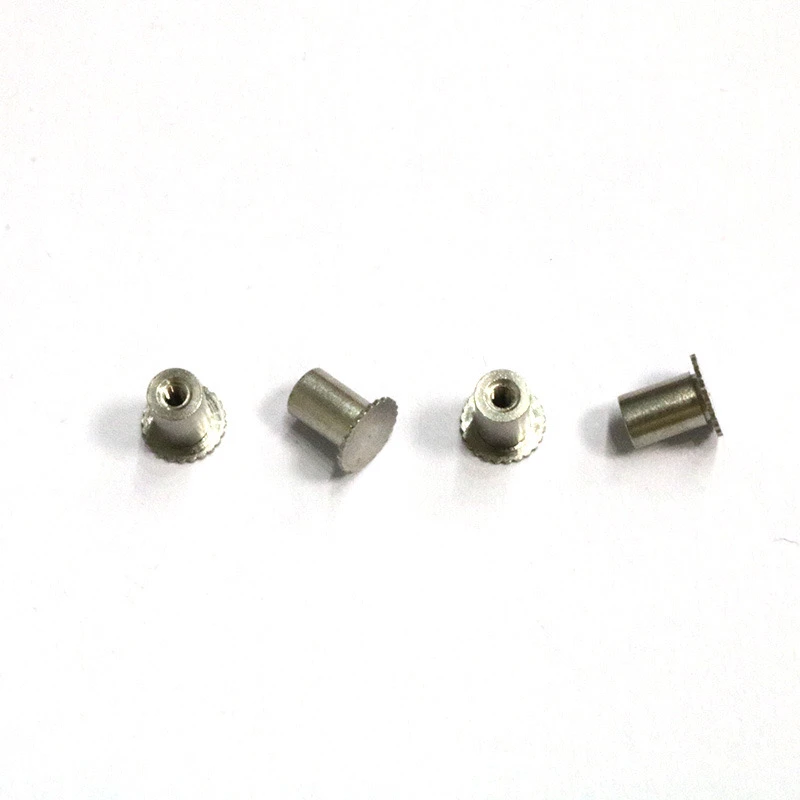

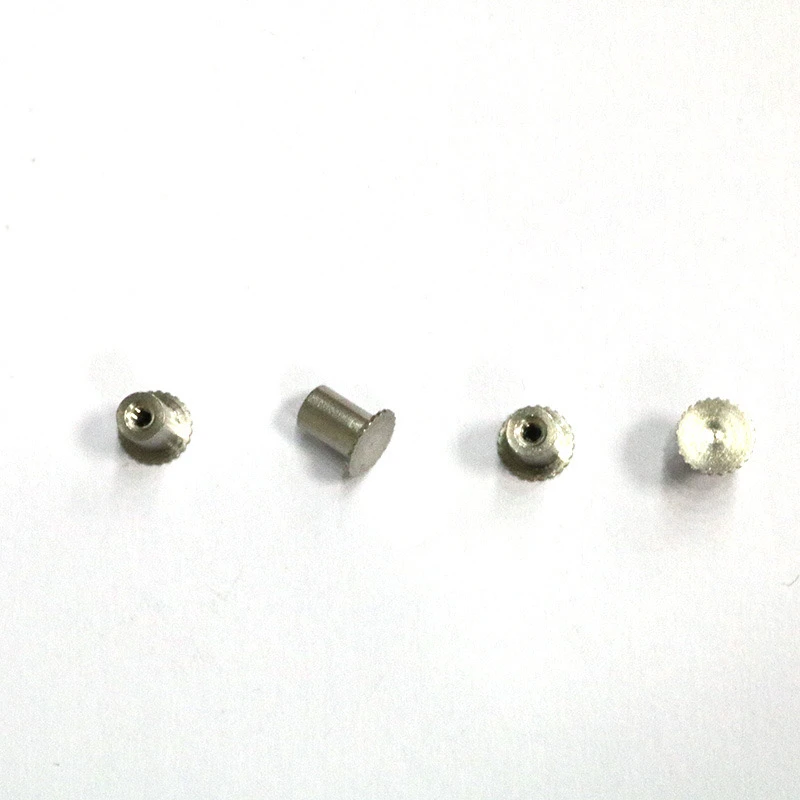

Het kernfunctionele ontwerp van de 303 roestvrijstalen blind gat bloemtandenmoer kolom is nauw gecombineerd met zijn materiaaleigenschappen en structurele kenmerken, die voornamelijk de scènes van hoog-nauwkeurige assemblage, anti-vibratie losmaken en complexe ruimtebeperkingen . bedienen.
Positionering van de kernfunctie
Blind gatstructuur verborgen installatie: het bovenste gesloten ontwerp vermijdt zichtbare schroefgaten van buitenaf, verbetert de integriteit van het product uiterlijk en is zeer geschikt voor consumentenelektronica, medische apparaten en andere velden met hoge verschijningsvereisten .
Anti-buitenlandse lichaamsinbreuk: het gesloten uiteinde blokkeert stof en vloeistof tegen het binnenkomen van het schroefdraadgat, beschermt de interne verbindingsstructuur en wordt vaak gebruikt in outdoorapparatuur .
Bloemtandontwerp
Anti-rotation locking: The flower teeth (straight grain/net grain) on the outer wall are plastically deformed when pressed into the mounting plate, and 360° anti-rotation is achieved through mechanical bite (torque resistance>5 N·m).
Anti-axial disengagement: The flower teeth are embedded in the base material to form an interference fit, and the axial tension must be>500 N om uit te trekken, wat de terugtrekking aanzienlijk beperkt, die veel hoger is dan de gewone kolomkolom van de kale staaf .
303 roestvrijstalen kenmerken
Eenvoudig snijden: zwavelgehalte (0 . 15% min) verbetert de draai -efficiëntie en is meer geschikt voor het verwerken van blind gat interne draadverwerking dan 304 en 316 roestvrij staal.
Medium corrosieweerstand: passiveringsbehandeling kan 120 H+ zoutspraybescherming bereiken, die kan voldoen aan de behoeften van algemene industriële omgevingen .
Core Application Scenario's
Scenario functionele waarde
Bij PCB -bordbevestiging kan het bloementandontwerp voorkomen dat de trillingsverplaatsing van de printplaat en het blinde gat voorkomt
De dunne plaatstructuur is verbeterd en wordt gedrukt op 0 . 8 ~ 2 mm plaatmetaal, die een hoge sterkte draden kan bieden die groter zijn dan of gelijk aan M3 om vervorming tijdens chassislassen te voorkomen (toegepast op chassis- en instrumentpanelen).
Modulaire Quick-Release Design ingebedde notenkolommen realiseren niet-destructieve demontage en assemblage van componenten (toegepast in medische apparatuurbehuizingen en drone-batterijcompartimenten) .
Montage in een kleine ruimte, de blind gatstructuur bespaart de bovenruimte en is geschikt voor boutdrapping in de holte (toegepast in optische apparatuur, microsensoren) .
Design taboes
Unsuitable scenarios: continuous contact with seawater/acidic chemical media. If contact is unavoidable, be sure to upgrade to 316L stainless steel. When used in a vibration environment with an axial impact load of >8 een<0.6mm, because the press-fitting of the flower teeth can easily cause the substrate to deform.
Montagepunten:
Verticale kracht moet worden aangebracht tijdens het opstellen
Het diafragma van het substraat wordt geregeld volgens de H7 -tolerantie en de interferentie is het meest geschikt om te worden geregeld op 0 . 05 ~ 0,08 mm.
Efficiency ontwerp suggesties
Geleidende vereisten: Surface Silver Plating (lokale behandeling van blinde gatopening) voor aardingscircuits (impedantie<0.1Ω).
Extreme anti-losering: voeg een micro-gerolde ringgroef toe aan de wortel van de bloemtanden om de uittrekbare weerstand met 30%te verhogen .
Lichtgewicht: de onderkant van het blinde gat wordt verdund tot 0,3 mm, geschikt voor kleine specificaties hieronder m 2.
De essentie van deze component is een trillingsbestendige draadversterking in scenario's met de ruimte . door het drie-in-één ontwerp van bloementandenblind gat-raspvrij staal, het kan traditionele lasmoeren/zelftappende schroeven in de velden van precisie-elektronics, medische zorg, etc {{{{8} vervangen, enz. Efficiëntie .
