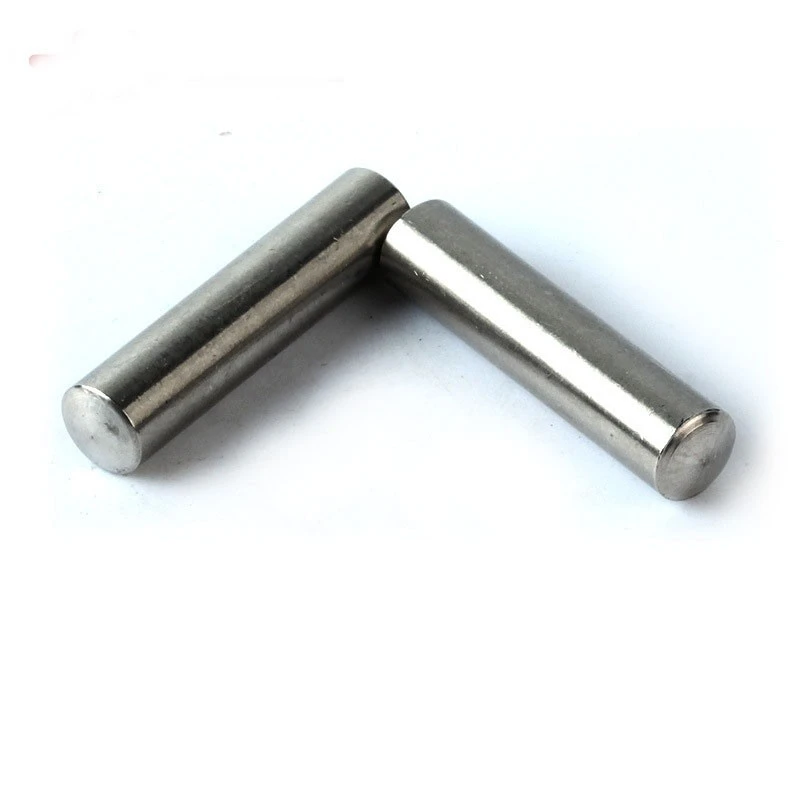

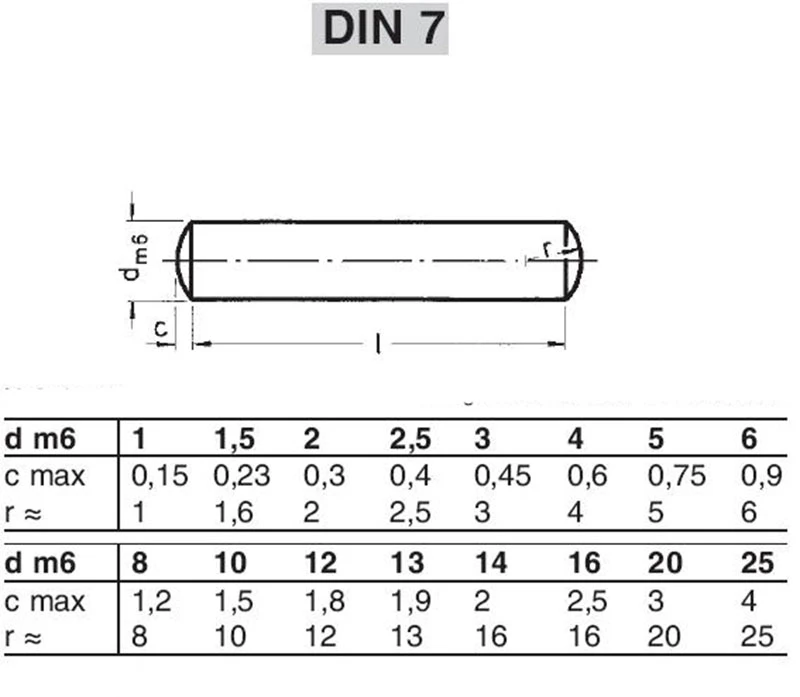

DIN7 roestvrijstalen plug pin



Petpennen (uitlijningpennen / fixing pins)

Dowel -pinnen, ook bekend als uitlijningpennen of het fixeren van pennen, zijn componenten die werkstukgaten gebruiken als een positioneringsreferentie om de vrijheidsgraden van een object te beperken. Ze regelen lineaire beweging langs de X-, Y- en Z -assen, evenals rotatiebewegingen rond deze assen, waardoor alle zes vrijheidsgraden worden beperkt. In mallen worden paspinnen voornamelijk gebruikt tussen bevestigde schroeven om de positionele nauwkeurigheid te garanderen. Ze worden voornamelijk gebruikt voor assemblage-uitlijning, maar kunnen ook dienen als verbindingen, overbelastingsschuifverbindingen in veiligheidsapparaten of anti-loseringsmechanismen. De basistypen omvatten cilindrische pennen en taps toelopende pinnen.

Cilindrische pinnen versus taps toelopende pinnen

Productieprocesverschillen

Cilindrische pennen kunnen pre-machine worden, terwijl taps toelopende pinnen meestal op maat gemaakt zijn.

Toepassingen

Cilindrische pennen zijn geschikt voor positionering van hoge precisie (pre-gemarkeerde gaten) en kunnen afschuifkrachten weerstaan.

Taps toelopende pinnen worden vaak gebruikt in toepassingen die frequente demontage vereisen.

Functionele verschillen

Cilindrische pennen worden op de druk in afgestudeerde gaten met lichte interferentie, in staat om matige belastingen te dragen. Om de positioneringsnauwkeurigheid en gewrichtsstabiliteit te handhaven, wordt frequente demontage niet aanbevolen. Ze worden voornamelijk gebruikt voor uitlijning, maar kunnen ook functioneren als verbindingspennen of veiligheidspennen.

Taps toelopende pinnen hebben een taps van 1:50, die zelfvergrendelingseigenschappen, hoge positioneringsnauwkeurigheid en eenvoudige installatie biedt. Herhaalde montage/demontage heeft een minimale impact op precisie. Ze worden voornamelijk gebruikt voor uitlijning, maar kunnen ook dienen als verbindingspennen, waardoor afgereamde gaten nodig zijn.
