Hallo allemaal, ik ben manager bij Zeyao Fastener Factory. We hebben 19 jaar ervaring in R&D en productie van bevestigingsmiddelen, gespecialiseerd in het leveren van hoogwaardige -kwaliteit schroefoplossingen aan klanten over de hele wereld. Vandaag zal ik de Cone Point Set Screw in detail introduceren.
De Cone Point Set Screw is een bevestigingsmiddel dat componenten aan assen, gaten of andere onderdelen bevestigt zonder dat er een moer nodig is. Dankzij het unieke, taps toelopende puntontwerp kan de schroef nauwkeurig worden gepositioneerd tijdens het aandraaien en dringt hij door dunne materiaaloppervlakken voor een veilige verbinding.
Het taps toelopende puntontwerp is geschikt voor componenten die langdurige fixatie en onregelmatige demontage vereisen, waarbij een goede pasvorm behouden blijft onder trillingen of spanningen, waardoor losraken en verplaatsing wordt voorkomen.
Specificatie
|
d |
Toonhoogte |
s |
t |
||
|
metrisch |
maximaal |
min |
min |
||
|
M1.4 |
0.3 |
0.7 |
0.724 |
0.711 |
0.6 |
|
M1.6 |
0.35 |
0.7 |
0.724 |
0.711 |
0.7 |
|
M1.8 |
0.35 |
0.7 |
0.724 |
0.711 |
0.8 |
|
M2 |
0.4 |
0.9 |
0.902 |
0.889 |
0.8 |
|
M2.5 |
0.45 |
1.3 |
1.295 |
1.27 |
1.2 |
|
M3 |
0.5 |
1.5 |
1.545 |
1.52 |
1.2 |
|
M4 |
0.7 |
2 |
2.045 |
2.02 |
1.5 |
|
M5 |
0.8 |
2.5 |
2.56 |
2.52 |
2 |
|
M6 |
1 |
3 |
3.08 |
3.02 |
2 |
|
M8 |
1.25 |
4 |
4.095 |
4.02 |
3 |
|
M10 |
1.5 |
5 |
5.095 |
5.02 |
4 |
|
M12 |
1.75 |
6 |
6.095 |
6.02 |
4.8 |
|
M14 |
2 |
6 |
6.095 |
6.02 |
5.6 |
|
M16 |
2 |
8 |
8.115 |
8.025 |
6.4 |

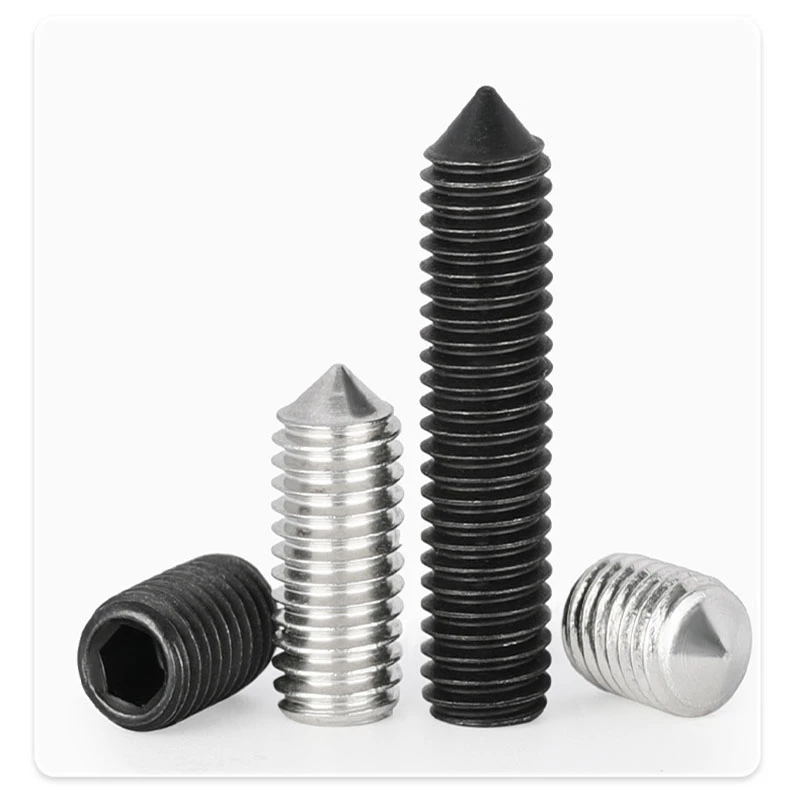

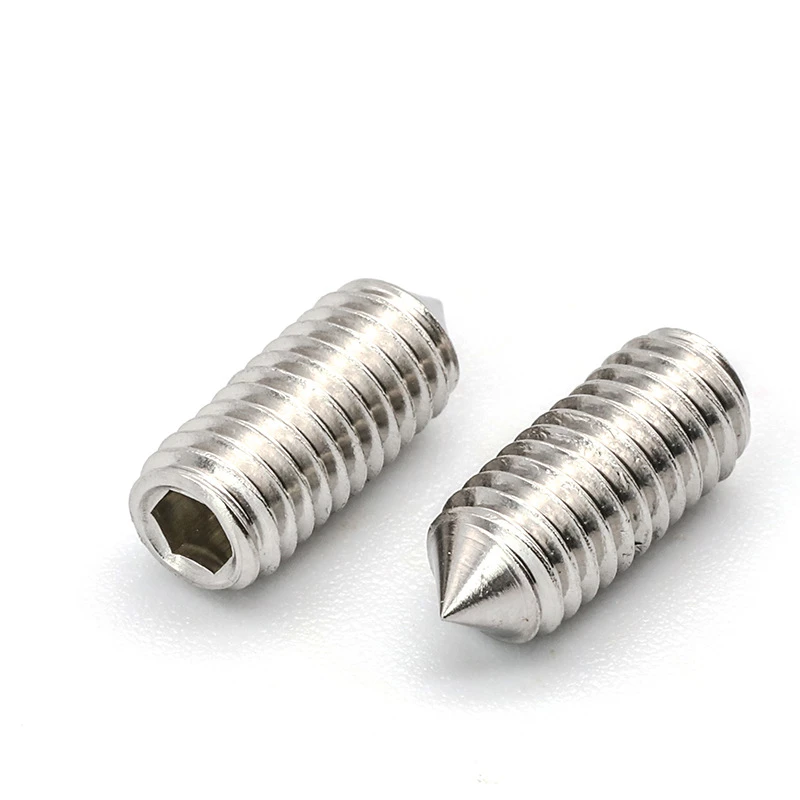

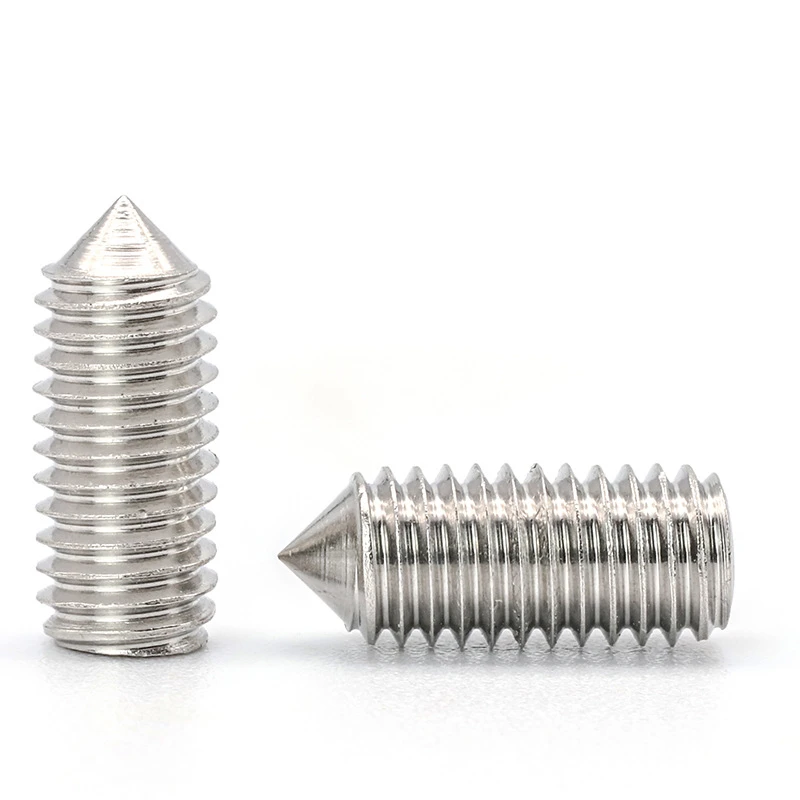

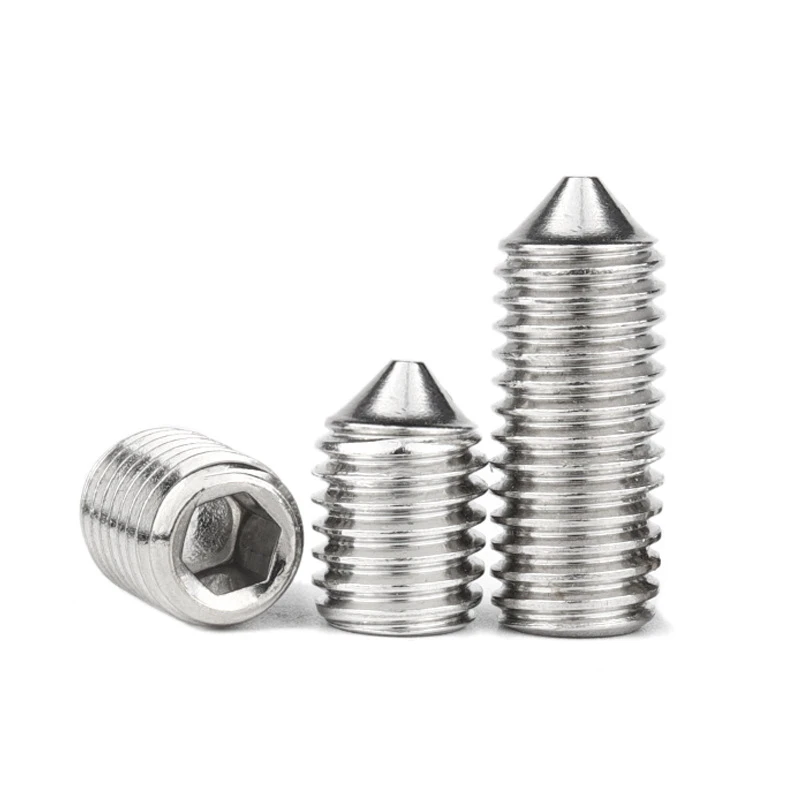

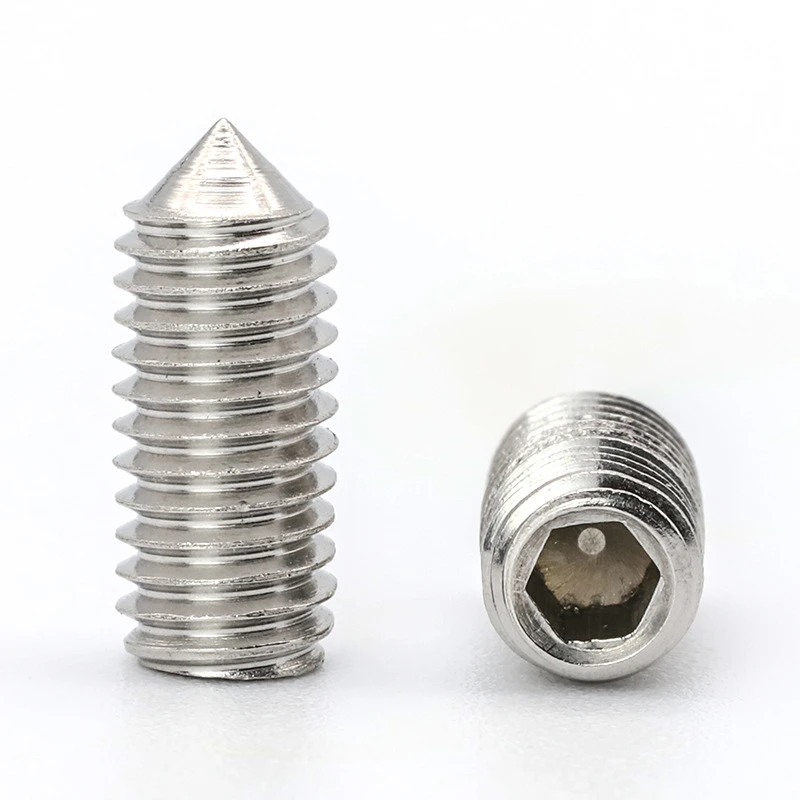

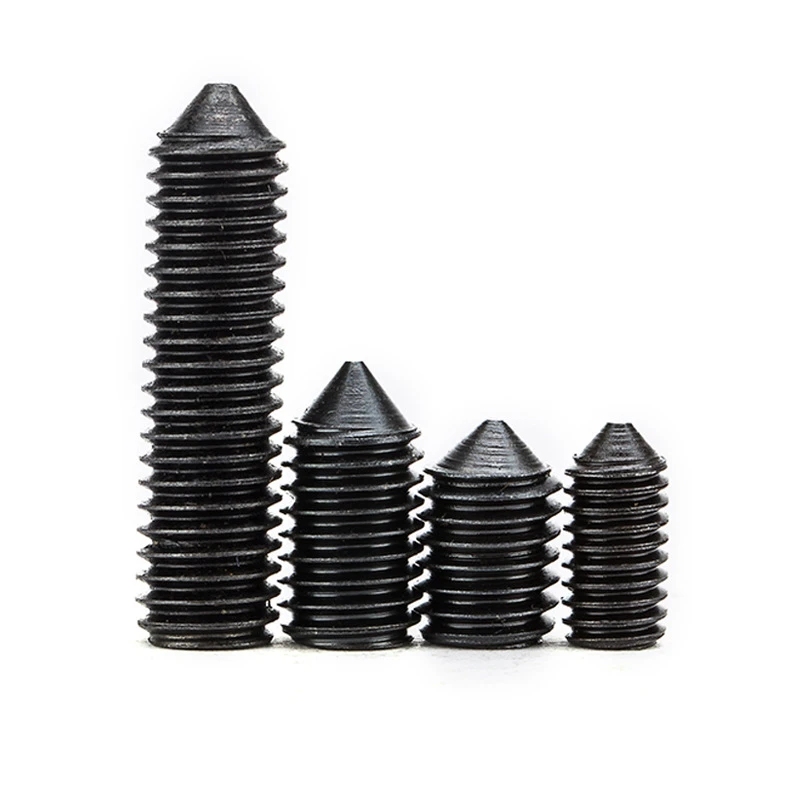

Productfoto
Productieproces
Toepassingsscenario's
1. Mechanische productie
Kegelpuntstelschroeven worden veel gebruikt in de mechanische productieveilige roterende componentenzoals tandwielen, katrollen en lagerhuizen.
Tandwielen en katrollen beveiligen:De kegel{0}}vormige punt kan in het oppervlak van een tandwiel- of poelie-as worden ingebed, waardoor de schroef stevig blijft zitten, zelfs onder trillingen en bij hoge- rotatiesnelheid, waardoor een nauwkeurige transmissie behouden blijft.
Lagerhuizen beveiligen:De schroef zorgt voor een betrouwbare grip en voorkomt dat het lagerhuis tijdens bedrijf verschuift of draait, waardoor de stabiliteit van de apparatuur wordt gegarandeerd.
2. Precisie-instrumenten
In optische, elektronische en laboratoriuminstrumenten worden stelschroeven met kegelpunt gebruiktnauwkeurige positionering en bevestiging van kleine componenten.
Optische apparatuur:Voor componenten zoals lensconstructies, lasermodules of optische meetapparatuur kunnen kegelpuntschroeven onderdelen op optische assen of frames bevestigen, waardoor kleine verschuivingen worden voorkomen die de optische uitlijning kunnen beïnvloeden.
Elektronische instrumenten:Wordt gebruikt om PCB-steunen, sensoren of elektronische modules vast te zetten, zodat componenten stabiel blijven ondanks trillingen of temperatuurschommelingen.
Laboratoriumapparatuur:Laboratoriuminstrumenten vereisen een hoge herhaalbaarheid; kegelpuntschroeven behouden een nauwkeurige positionering, zelfs na meerdere montages en demontages.
3. Auto- en bouwmachines
Kegelpuntstelschroeven worden toegepast in auto- en bouwmachineskritische componenten die trillingen en schokken moeten kunnen weerstaan.
Motorcomponenten:Wordt gebruikt om nokkenassen, tandwielen en aandrijfwielen vast te zetten, zodat onderdelen stevig op hun plaats blijven bij hoge- snelheden.
Chassisconnectoren:Kegelpuntschroeven, zoals ophangings- of stuuronderdelen, zorgen voor een anti-losmaakvergrendeling, waardoor de veiligheid van het voertuig wordt gegarandeerd.
Hydraulische systemen:Beveiligt kleppen, pompen en andere kritieke onderdelen en voorkomt lekken of systeemstoringen veroorzaakt door trillingen.
4. Verpakkings- en automatiseringsapparatuur
In geautomatiseerde productielijnen, verpakkingsmachines en transportsystemen worden kegelpuntschroeven gebruiktbeveilig assen, geleiders en rollen.
Transportrollen beveiligen:De schroeven zorgen ervoor dat de rollen stevig aan de assen zijn gekoppeld, waardoor slippen of verkeerde uitlijning worden verminderd en een stabiel materiaaltransport wordt gegarandeerd.
Aandrijfassen beveiligen:De kegelvormige punt zorgt voor een stevige grip, waardoor tandwielen of koppelingen niet losraken tijdens hoog-gebruik.
Onderdelen van de bevestigingsgeleider:In verpakkingslijnen of automatiseringsapparatuur vereisen geleidingen een nauwkeurige uitlijning; kegelpuntschroeven zorgen voor stabiliteit op de lange- termijn.
5. Andere industriële toepassingen
Kegelpuntstelschroeven zijn hier ook geschikt voorlangetermijnbeveiliging van industriële componenten-, vooral in omgevingen met hoge- belasting of hoge- trillingen.
Motoren, pompen en kleppen:Beveiligt assen, waaiers of klepspindels en zorgt ervoor dat componenten stabiel blijven bij hoge snelheden of drukken.
Precisiemachines:In robotarmen, CNC-apparatuur en geautomatiseerde machines bevestigen kegelpuntschroeven gewrichtsassen, lineaire geleidingen en aandrijfcomponenten, waardoor de bewegingsnauwkeurigheid wordt verbeterd.
Automatiseringsapparatuur:Belangrijke onderdelen van verpakkingsmachines, assemblagerobots of transportsystemen zijn afhankelijk van kegelpuntschroeven om een efficiënte werking op de lange- termijn te garanderen.
