SMT stalen afstandhouder

SMT stalen afstandhouder

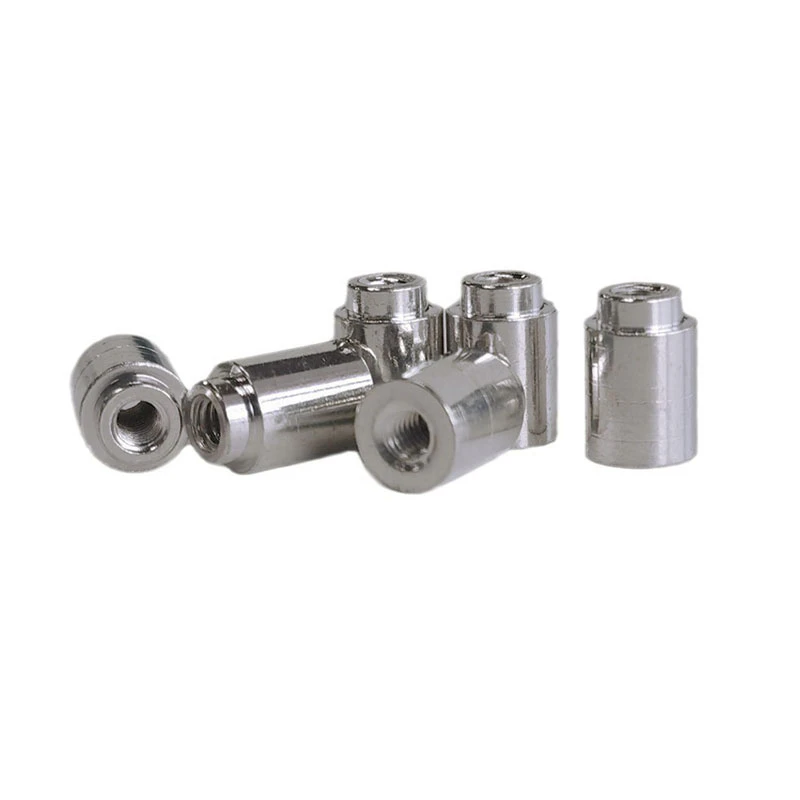

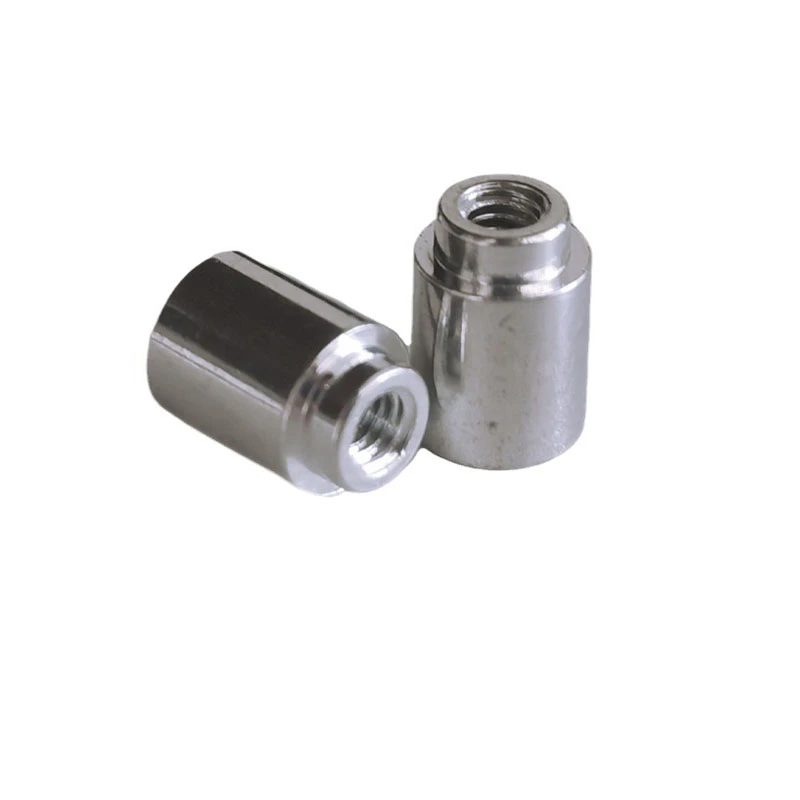

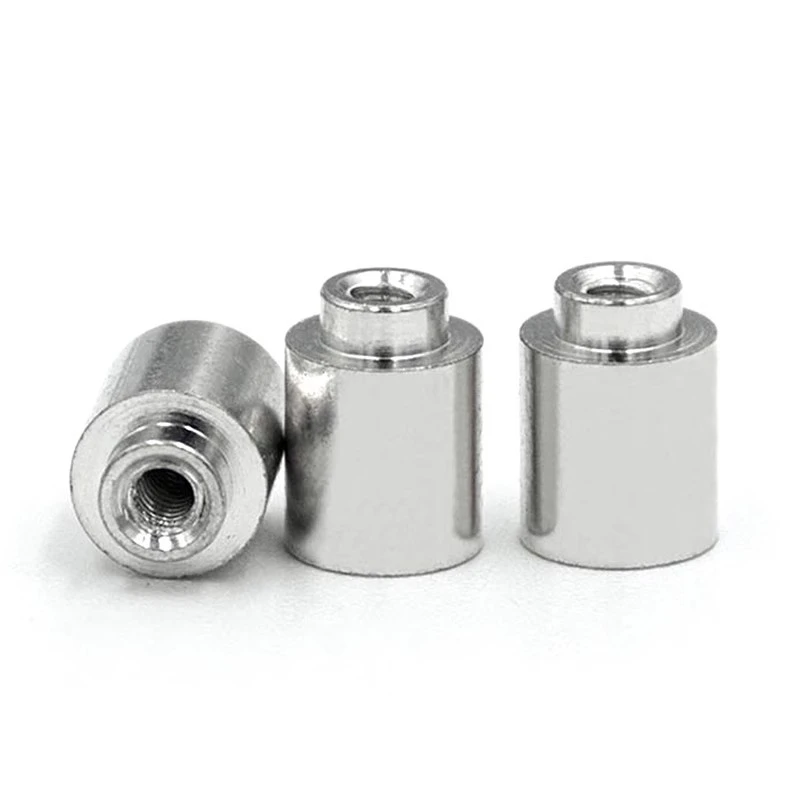

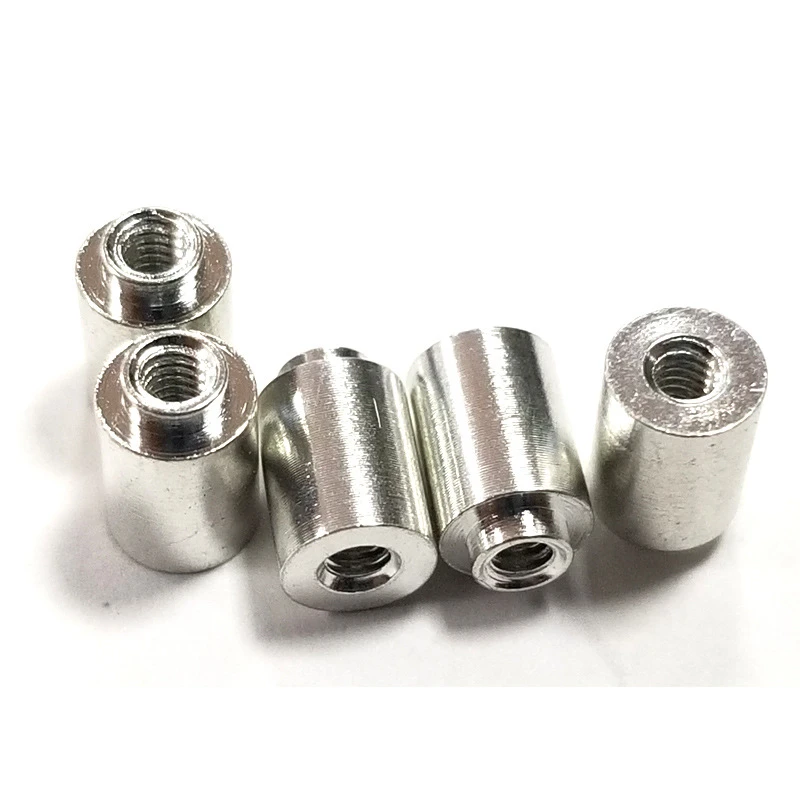

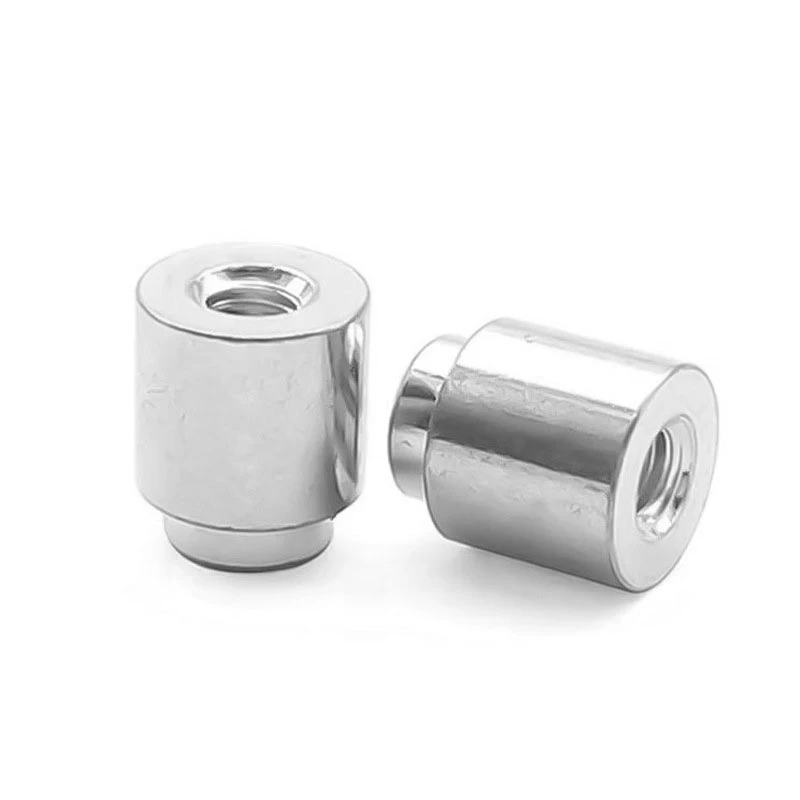

SMT-stalen afstandhouders zijn compacte bevestigingsmiddelen die speciaal zijn ontworpen voor PCB-montage (Printed Circuit Board), geschikt voor moderne elektronische apparaten met hoge- dichtheid. Hun lichtgewicht constructie en minimale ruimtebeslag voldoen aan de strenge assemblage-eisen van elektronische precisieproducten, waardoor ze kleine hardwarecomponenten vormen in verschillende consumentenelektronica, industriële besturingsapparatuur en communicatieproducten.



De afstandhouders zijn gemaakt van roestvrij staal en vertind- om uitstekende geleidbaarheid, soldeerbaarheid en corrosiebestendigheid te garanderen. Hun Surface Mount-structuur (SMT) maakt direct reflow-solderen op het PCB-oppervlak mogelijk, wat voordelen biedt zoals eenvoudige installatie, hoge automatisering en kostenbesparing.

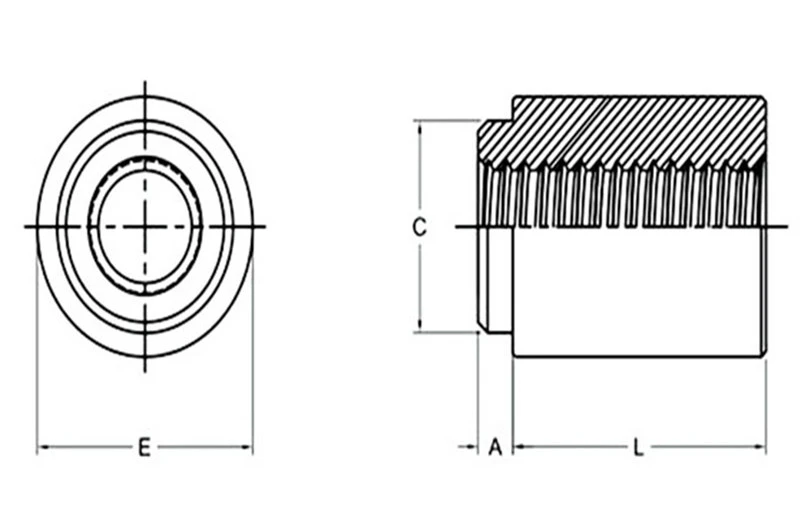

Draadmaat	Grootte doorvoergat +0.004 -0.003	Type		Draad- of Tru-hole-code	Lengte "L" ±0,13 (Lengtecode in millimeters)					Minimale plaatdikte	Een max.	CMax.	E		H Nom.	Gatgrootte in vel +0.003 -0.000	Min. Afst. Gat tot C/L of rand
		Bevestigingsmateriaal											Ref.	±.005
		Staal	Messing
M2x0.4	-	SMSSO	-	M2	2	3	4	6	10	1.53	1.53	3.6	-	5.56	-	3.73	6.2
M2.5x0.4	-	SMSSO	SMTSOB	M25	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3x0.5	-	SMSSO	SMTSOB	M3	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3.5x0.6	-	SMSSO	SMTSOB	M35	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
M4x0.7	-	SMSSO	SMTSOB	M4	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37
-	3.1	SMSSO	SMTSOB	3.1	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
-	3.6	SMSSO	SMTSOB	3.6	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
-	4.2	SMSSO	SMTSOB	4.2	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37











Over Zeyao

Zeyao heeft 19 jaar ervaring in R&D en productie van bevestigingsmiddelen, waarbij de nadruk ligt op de productie van schroeven, precisiehardware, stalen SMT-ringen en machinaal bewerkte onderdelen. Onze fabriek beschikt over meer dan 160 geavanceerde productiemachines, uitgerust met complete koudkop-, draai-, tap-, klink- en geautomatiseerde testsystemen, met een maandelijkse productie van meer dan tien miljoen stuks, die gemakkelijk voldoen aan de behoeften van grote- volumebestellingen.



We ondersteunen OEM/ODM-aanpassingsdiensten en kunnen niet-standaardaanpassingen leveren op basis van klanttekeningen, specificaties of monsters, en bieden een volledige-procesoplossing, van matrijsontwikkeling, prototyping, kleine batches tot massaproductie.



OEM/ODM-aanpassing

Wij ondersteunen diverse maatwerkspecificaties en structuren, waaronder:



Aanpasbare hoogte, buitendiameter en binnendiameter

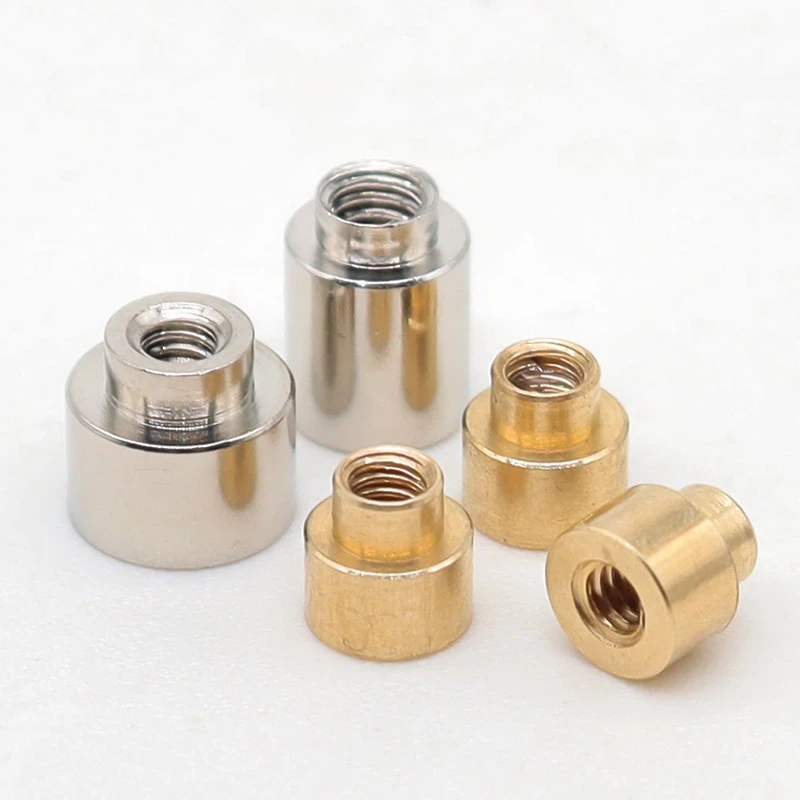

Selecteerbare materialen (messing, roestvrij staal, aluminiumlegering)



Aanpasbare oppervlaktebehandelingen (tinnen, vernikkelen, zwart plateren, vergulden)



Aanpasbare treksterkte en corrosieweerstandswaarden



Aanpasbaar logo, verpakking en tape- en haspelspecificaties



Ondersteunt monstertests en proefproductie in kleine- batches



Ondersteunt OEM-verwerking op basis van tekeningen en matrijsaanpassing



Heeft u een hoogwaardige, reflow-soldeerbare SMT-stalen afstandhouder nodig die geschikt is voor geautomatiseerde productie? Neem dan nu contact met ons op!

Neem nu contact op



Veelgestelde vragen

Vraag: Kunt u SMT Steel Spacers aanpassen?

A: Ja, we ondersteunen OEM/ODM-aanpassing.

Vraag: Wat is de minimale bestelhoeveelheid?

A: Wij accepteren kleine batchaankopen; de specifieke hoeveelheid is met ons te bespreken.

Vraag: Zijn er kortingen voor bulkaankopen?

A: Er zijn gedifferentieerde prijzen beschikbaar voor aankopen in grote batches.

Vraag: Heeft u monsters?

A: We kunnen monsters maken volgens uw vereisten; u moet een monstervergoeding betalen.

Vraag: Houdt u mijn ontwerptekeningen vertrouwelijk?

A: Ja, we zullen een vertrouwelijkheidsovereenkomst ondertekenen.
