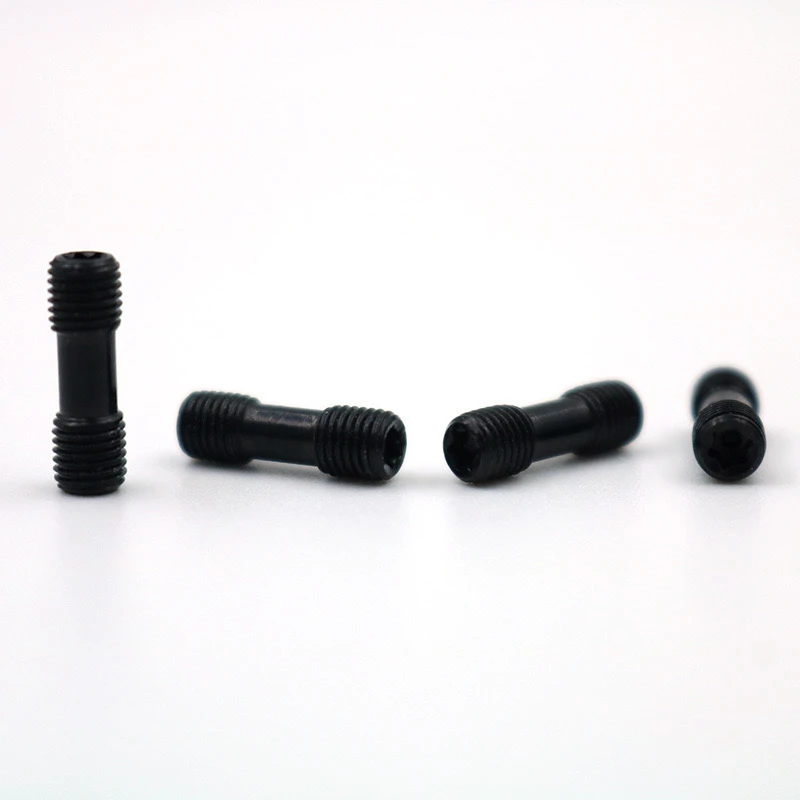

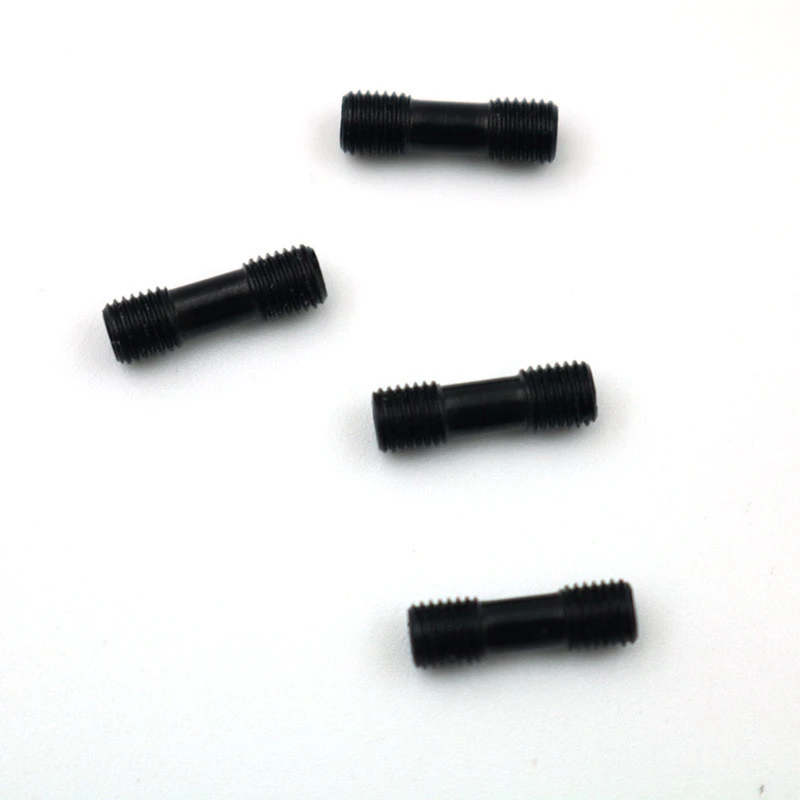

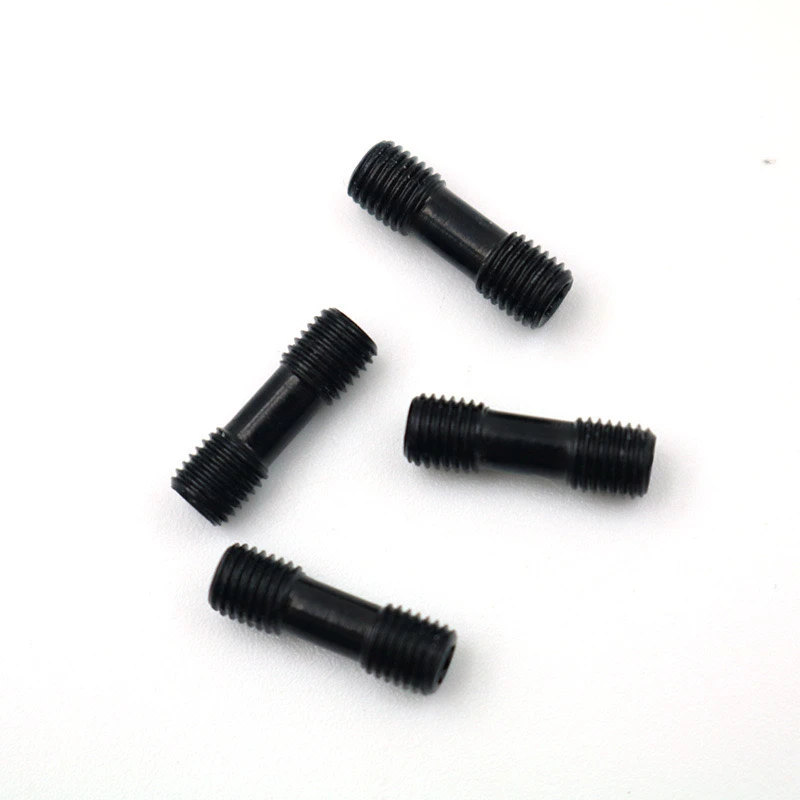

De niet-standaarddubbele schroeven(M5/M6/M8) In de CNC Train Train Bar-accessoires op 12,9 niveau zijn accessoires op hoogwaardig bevestigingsmiddelen die worden gebruikt om het gereedschapskussen of mes te repareren. Hierna volgen de aanpassingsgerelateerde zaken.
1. Basisparameters
Materiaal: legeringsstaal 42CRMO of SCM440, warmtebehandeling HRC38-42, oppervlakte-nitridende of nikkelplatatiebehandeling (roestbestendig + slijtvast).
Sterkte graad: 12.9 Grade.
Draadspecificatie: dubbele verkleinende draad; De rotatierichting moet worden gespecificeerd; De standaard is rechtshandig.
Totale lengte: aangepast volgens de werkbalkstructuur.
2. Structurele details
Hoofdontwerp: het ene uiteinde met interne zeshoek of externe zeshoek, het andere uiteinde zonder hoofd- of cilindrische geleidekop.
Overgangsbehandeling: draadwortel R -hoek groter dan of gelijk aan 0,2 mm (verminder spanningsconcentratie).
Belangrijkste afmetingen: effectieve draadlengte, gepolijste staafdiameter.
3. Procesvereisten
Thread Nauwkeurigheid: 6G Grade (GB/T 197-2018), inspectie van threadmeter gekwalificeerd.
Concentriciteit: Double-end thread-as coaxialiteit kleiner dan of gelijk aan 0,05 mm, zorg voor montage zonder afbuiging.
Oppervlaktebehandeling: zwart maken/dacrometplaten, corrosieweerstand groter dan of gelijk aan 500H zoutspraytest.
4. Teststandaarden
Mechanische eigenschappen: trekstest wordt uitgevoerd op elke batch van monsters.
Foutdetectie: Magnetische deeltjesfoutdetectie (geen scheuren, slakinsluitingen en andere defecten).
Assemblagetest: simuleer de werkelijke werkomstandigheden van de gereedschapsbalk, herhaal demontage en montage 10 keer zonder uitglijden.
5. Verpakking en levering
Roestbestendige verpakking: vacuümzak + roestvrije papier, 100 stuks/doos (met materiaalrapportlabel).
Leveringscyclus: 3-5 dagen voor monsters (kunnen worden versneld), 15-20 dagen voor batches.
6. Speciale behoeften
3D -tekeningen kunnen worden verstrekt voor bevestiging en rapporten van materiaalspectrumanalyse worden ondersteund.
Kleine batchorder (groter dan of gelijk aan 50 stuks), niet-standaard coating (zoals Teflon) aanpassing wordt geaccepteerd.
Opmerking: het wordt aanbevolen om een werkbalkinterfacetekening of monster te bieden om de matching van de schroef en de mes/werkbalk te garanderen.
Door het bovenstaande ontwerp bereikt de niet-standaard tweekoppige schroef een balans van hoge sterkte, hoge aanpassingsvermogen en een lange levensduur van CNC-bewerking, en is een belangrijk functioneel deel om de nauwkeurigheid en efficiëntie van bewerking te waarborgen.
