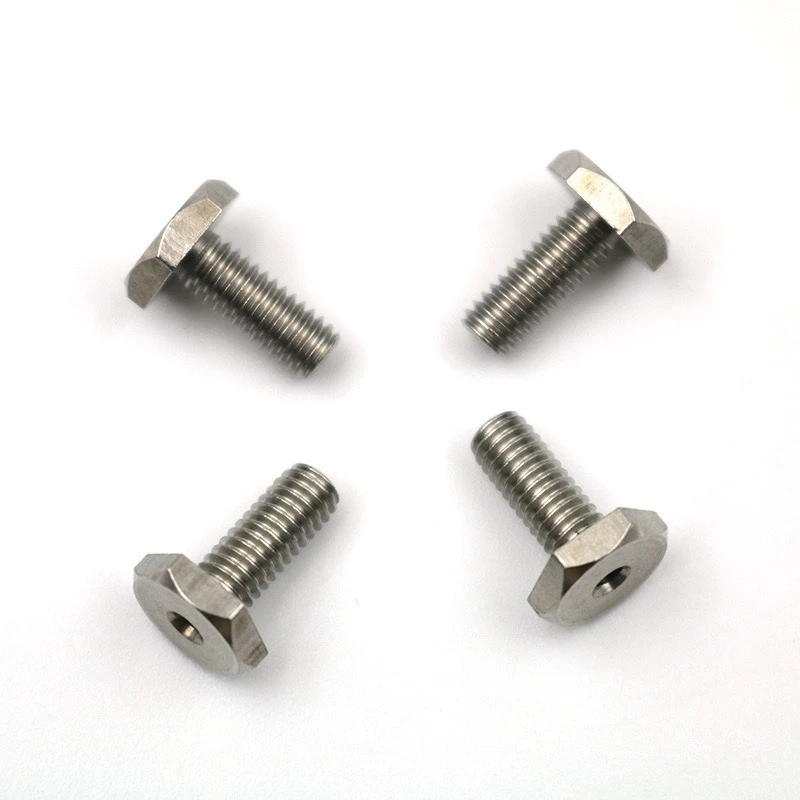

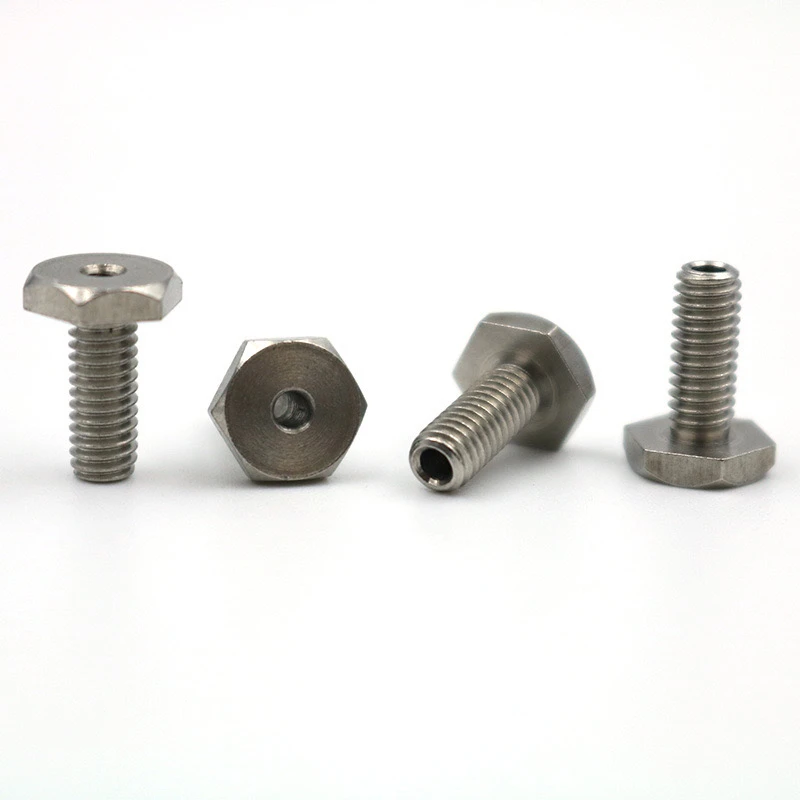

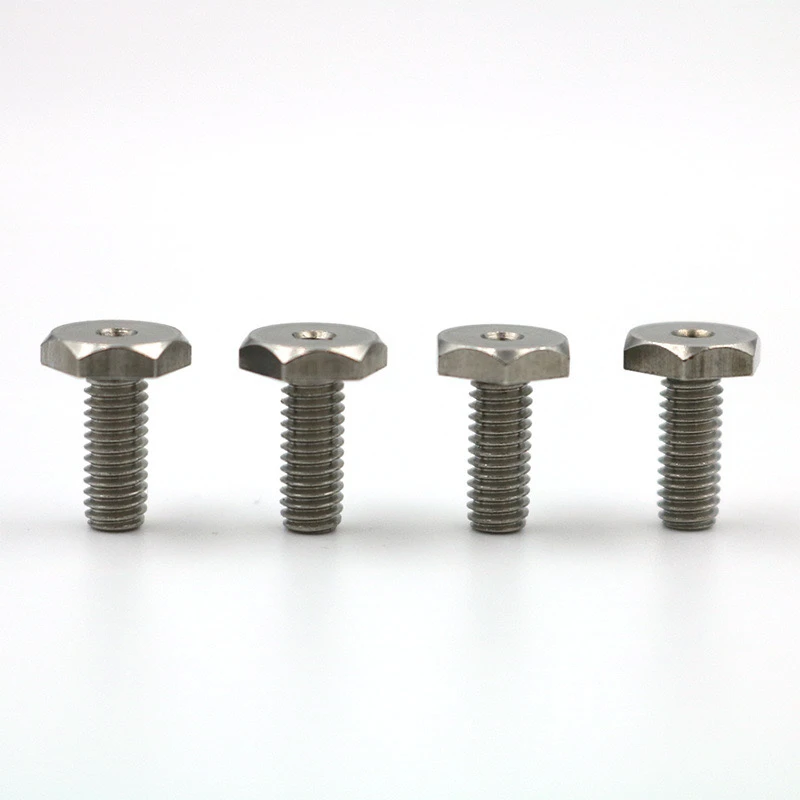

303 roestvrij staalniet-standaard draaiende delen (externe zeshoek/interne/externe/holle schroeven) zijn speciaal ontworpen bevestigingsmiddelen. Het volgende is een gedetailleerde aanpassingsbeschrijving ervan, die rekening houdt met zowel professionaliteit als bruikbaarheid.
1. Kernaanpassingsparameters
Materiële vereisten
303 roestvrij staal (eenvoudig te gesneden type) en een materiaalrapport is vereist.
Optionele aanvullende behandeling: passivering, die de corrosieweerstand kan verbeteren
Structureel type
Externe zeshoekige kop: breedte over flats, dikte
Interne/externe thread: threadspecificaties (metrische/imperiale/Amerikaanse standaard), nauwkeurigheidsgraad (6H/6G)
Holle ontwerp: door gat binnendiameter, tolerantie van wanddikte
Sleutelgrootte tolerantie
Buitendiameter: ± 0,05 mm (Precision Drain -onderdelen)
Lengte: ± 0,1 mm (minder dan of gelijk aan 50 mm), ± 0,2 mm (＞ 50 mm)
Coaxialiteit: minder dan of gelijk aan 0,03 mm (holle schroeven hebben speciale markering nodig)
Oppervlaktebehandeling
Standaard: natuurlijk polijsten (RA minder dan of gelijk aan 0,8 μm)
Optioneel: nikkelplating (5-10μm), elektrolytisch polijsten (medische graad)
II. Opmerkingen over niet-standaard ontwerp
Speciale vereisten voor threads
Dwarsdoorsnede-tekeningen zijn vereist voor niet-standaard tandtypen
De grootte van de terugsnedende groef moet worden gemarkeerd voor interne blinde gaten (aanbevolen groter dan of gelijk aan 1,5 keer de toonhoogte)
Mechanische eigenschappen
Treksterkte groter dan of gelijk aan 500 mpa (pre-notice als warmtebehandeling vereist is)
Hoofdkoppeltest (volgens DIN 912-standaard of klantgespecificeerde waarde)
Hollow structuur verificatie
Flowtest (vloeistofonderdelen moeten drukniveau bieden)
Wanddikte Ultrasone testrapport (optioneel)
Iii. Productie- en kwaliteitsinspectieproces
Verwerkingstechnologie
Draaien: CNC Zwitserse machine (geschikt voor kleine delen van φ3-20 mm)
Draadverwerking: Die/extrusiestolling (externe tanden), tap/draadfrees (interne tanden)
Kwaliteitscontrole
Volledige inspectie-items: hoofdgrootte, thread go/no-go meter (go/no-go)
Bemonsteringsinspectie-items: zoutspraytest (72 uur neutrale zoutspray), hardheid (HRB 70-90)
Documentlevering
Vereist: Materiaalcertificering, Dimension Inspection Report, Surface Treatment Process Sheet
Optioneel: 3D -tekeningen (stapformaat), PPAP -bestanden (auto -industrie)
IV. Typische toepassingsscenario's
Medische hulpmiddelen: holle schroeven voor omleidingspijpen (elektrolytisch polijsten vereist)
Automatiseringsapparatuur: niet-standaard zeshoekige onderdelen voor servomotorinstallatie
Halfgeleiders: ultrahoge netheid 303 roestvrijstalen schroeven (vacuümafdekkingsbehandeling)
V. Offerinstructies
Minimale bestelhoeveelheid: 50-100 stuks (proefproductie). Mallen kunnen worden geopend voor meer dan 1.000 stuks
Levertijd: 7-15 dagen (aangepast afhankelijk van de complexiteit)
Schimmelvergoeding: niet-standaard tandtype/speciaal gevormde structuur moet afzonderlijk worden berekend
Het verstrekken van monsters of CAD -tekeningen kan het offerteproces versnellen. Voor complexe onderdelen wordt aanbevolen om een technische overeenkomst te ondertekenen om de acceptatiecriteria te verduidelijken.
Door de bovenstaande gelaagde analyse kunnen de functionele essentie- en ontwerpgrenzen van dergelijke niet-standaardonderdelen snel worden begrepen, wat handig is voor technische selectie of aanpassingscommunicatie.
