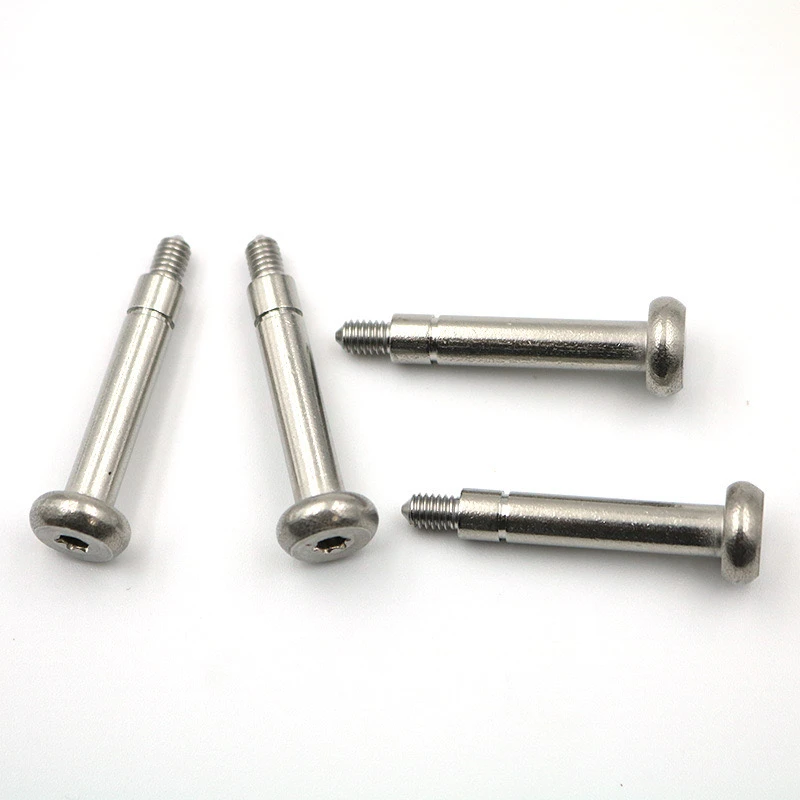

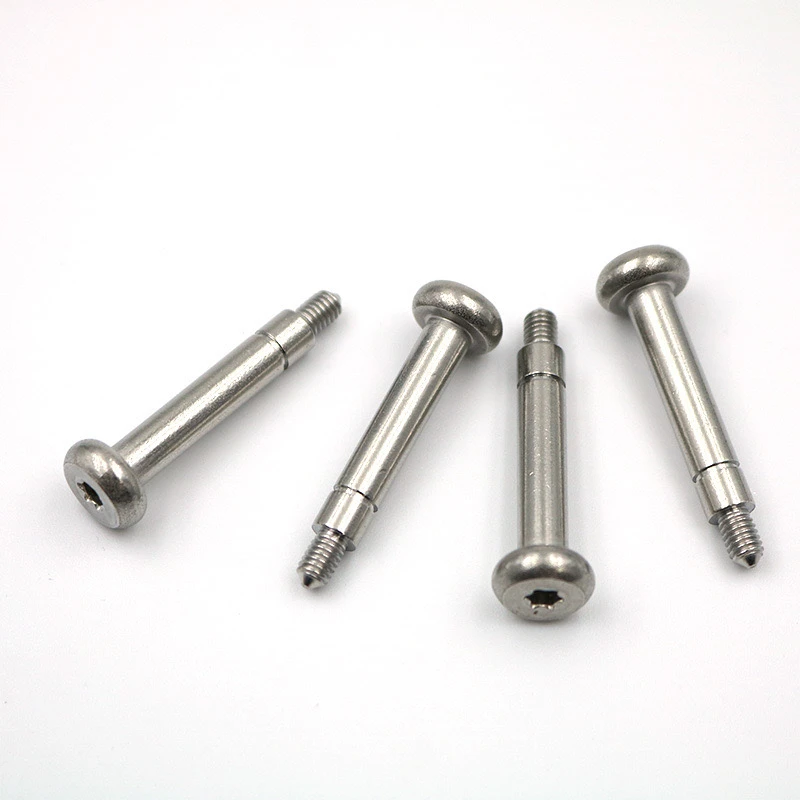

304 roestvrij staalPankop, pruimenbloesempuntstaart, US 6-32/m3/m4 schroeven (inclusief T10/T15 sleufstapontwerp) zijn veelzijdige bevestigingsmiddelen. Hieronder is een gedetailleerde technische oplossing voor hun aanpassing.
1. Bevestiging van de basisparameter
Materiaalstandaard: 304 roestvrij staal (graad A2), compliant met ASTM F593/AISI -normen; Zoutspray -test groter dan of gelijk aan 96H.
Gemengde specificaties beschikbaar: US 6-32 DRAAD, METRIC M3 en M4 (afzonderlijke offerte vereist). Draadlengte standaard in 2x diameter en is instelbaar.
II. Speciale hoofdvereisten
Pankop, pruimenbloesem composietstructuur

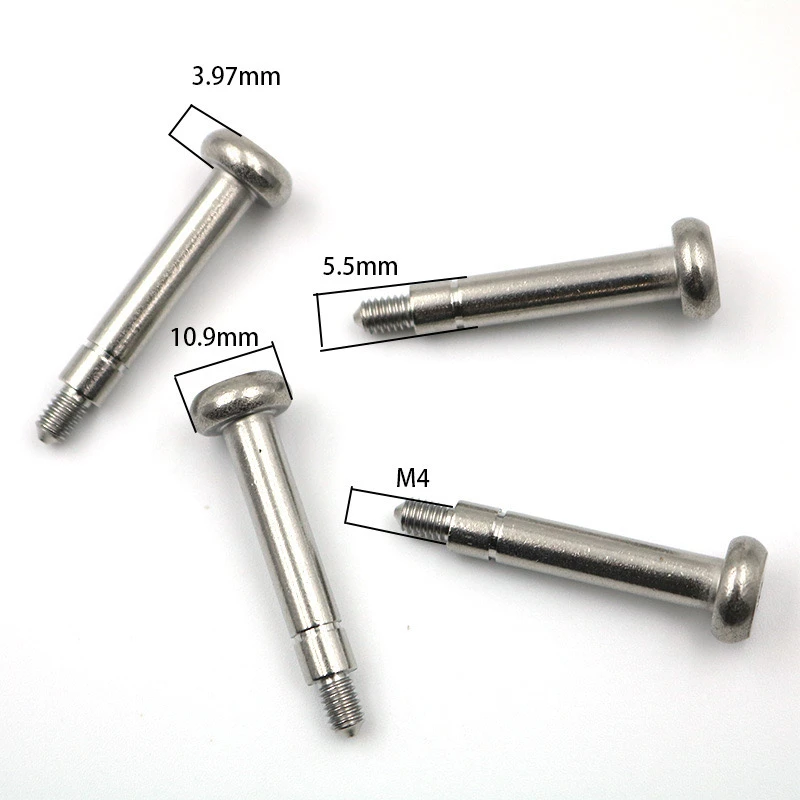

Pankop Diameter: φ6,5 mm ± 0,1 voor 6-32, φ5,5 mm voor m3, φ7 mm voor M4
Penbloesem groeftype: T10 (2,74 mm over flats) / T15 (3,27 mm over flats), met groefdiepte groter dan of gelijk aan 1,2 maal de schroefdiameter beschikbaar.
Iii. Key Tail Features
Puntig staartontwerp: loodhoek 30 graden ± 2 graden, met een vaste uiteinde van 0,2 mm aan de punt om schade te voorkomen.
Grooving Step: Breedte van de ondersnijder 0,8-1 mm, stapovergang R-hoek kleiner dan of gelijk aan 0,2 mm. Niet -beschreven gepolijste stengelsecties zijn toegestaan.
IV. Opties voor oppervlaktebehandeling
Standaardafwerking
Elektrolytisch polijsten
Passivering (in overeenstemming met ASTM A967)
Optionele upgrades: nikkelplating (5-8μm), Teflon-coating (12-15 uM).
V. Kwaliteitscontrole
Testitems:
Thread Go/No-Go Geter Test (Go/No-Go)
Hoofdkoppeltest (6-32 mm moet 4,5 N · m bereiken)
Zoutspray -testbemonstering
Vereist certificaat
Materiaalrapport (inclusief NI/CR -inhoud)
ROHS/Reach Compliance Statement
Vi. Verpakking en levering
Standaardverpakking:
Innerlijke verpakking: roestbestendig papier + PE-tas
Outer -verpakking: doos (1000 stuks/doos, bruto gewicht kleiner dan of gelijk aan 15 kg)
Aanpassingsdiensten:
Lasermarkering (locatie/inhoud kan worden aangepast)
Gemengde verhouding bespreekbaar (bijv. T10/T15 Groove -verhouding)
Vii. Aantekeningen
Levertijd: schimmelontwikkeling: 7 werkdagen (nieuwe specificaties)
Materiaalrapport (inclusief NI/CR -inhoud)
ROHS/Reach Compliance Statement
Vi. Verpakking en levering
Standaardverpakking:
Innerlijke verpakking: roestbestendig papier + PE-tas
Outer -verpakking: doos (1000 stuks/doos, bruto gewicht kleiner dan of gelijk aan 15 kg)
Aanpassingsdiensten:
Lasermarkering (locatie/inhoud kan worden aangepast)
Gemengde verhouding bespreekbaar (bijv. T10/T15 Groove -verhouding)
Vii. Aantekeningen
Levertijd: schimmelontwikkeling: 7 werkdagen (nieuwe specificaties)
Productie-doorlooptijd: 15-20 dagen
Minimale bestelhoeveelheid:
Standaardspecificaties: 5000 stuks/ontwerp
Speciale specificaties: 10.000 stuks of meer
We raden aan om tekeningen te verstrekken om de volgende sleutelafmetingen te bevestigen:
① ② overgangstolerantie tussen stappendiameter en een hoofddraaddiameter
② Minimale wanddikte tussen de hexalobulaire aansluiting en de buitenrand van de kop
③ Vereiste rechte lengte van de puntige staart
Door het bovenstaande ontwerp overtreft deze schroef de gewone flat-head machineschroeven aanzienlijk in efficiëntie, betrouwbaarheid en aanpassingsvermogen, waardoor het een voorkeursoplossing is voor precisie-montage.
