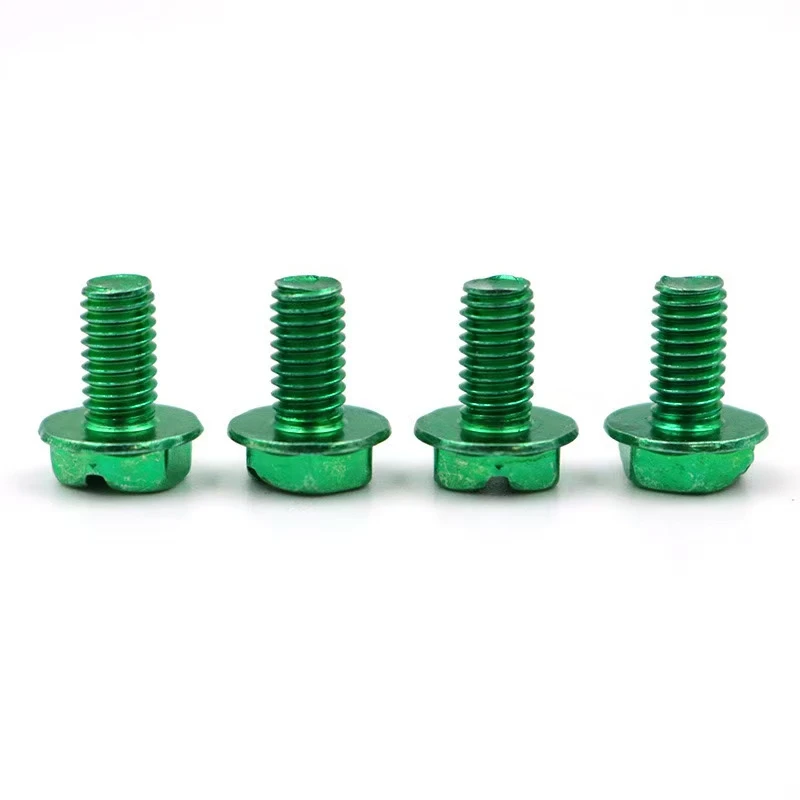

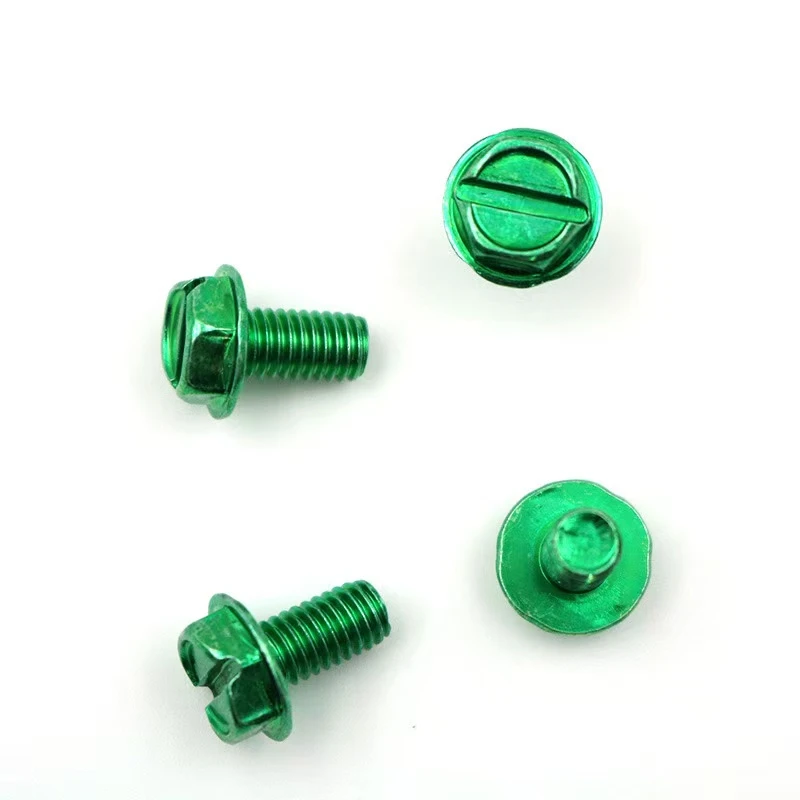

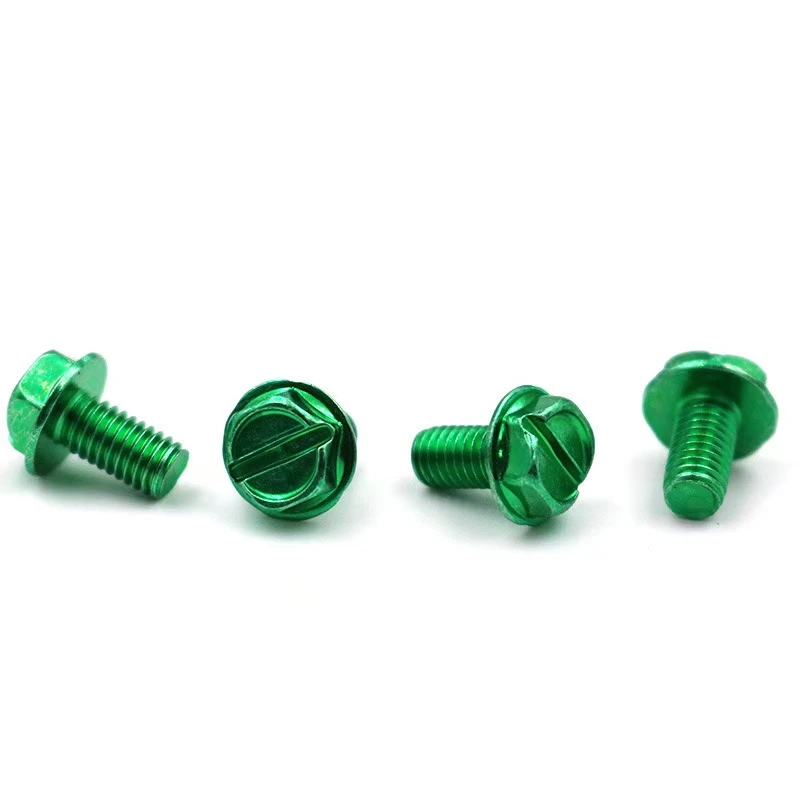

8-32 10-24 Externe zeshoek Sleuf Green Zink Grondschroef. Deze aardingschroefis een specifieke specificatie -aardingsschroef die voornamelijk wordt gebruikt voor aarding van elektrische apparatuur of metaalstructuren. Hieronder is een inleiding om het aan te passen.
I. Basisparametervereisten
Specificaties en modellen
Draadmaat: Amerikaanse standaard, twee maten beschikbaar: #8-32 UNC (ongeveer 4,2 mm diameter, 0,79 mm toonhoogte)
#10-24 UNC (ongeveer 4,8 mm diameter, 1,06 mm toonhoogte)
Lengte: aanpasbaar op verzoek.
Hoofdontwerp: externe zeshoek + sleufted: zeshoekig over - platte afmetingen moeten voldoen aan ANSI -normen. De sleufsleuf moet groter zijn dan of gelijk zijn aan 1 mm breed en diep genoeg om te zorgen voor een beveiligingschroevendraaierbetrokkenheid.
Oppervlaktebehandeling: groen zinkverplating voldoet aan ASTM -normen. B633 Standaard, zoutspray-test groter dan of gelijk aan 96 uur (witte roest), coatingdikte 8-12 μm, ROHS milieucertificering vereist.
II. Functionele en procesdetails
Aardingsprestaties
Geoptimaliseerde geleidbaarheid: de schroefstaart moet een scherpe geleidetip of serratie hebben om direct contact via de verflaag te garanderen en contact te maken met het metalen substraat, met een contactbestendigheid van<0.1Ω.
Anti - Losering ontwerp: beschikbaar met nylon -inserts of dubbele moeropties.
Groove type en kracht
Sleufslotcompatibiliteit: de slotdiepte moet een standaard sleufschroevendraaier huisvesten, met een slotwandhoek kleiner dan of gelijk aan 30 graden om slippen te voorkomen.
Mechanische eigenschappen: Minimale graad 4.8, geselecteerd materiaal: laag of gemiddeld koolstofstaal, warmte - behandelde hardheid HRC 22-32.
Iii. Aanpassingsproces en acceptatie
Tekeningen en monsters
U moet CAD -tekeningen verstrekken (inclusief tolerantiemarkeringen) of ons ontwerpontwerp bevestigen. Volledige - schaaltests van 3-5 eerste monsters zijn vereist.
Verpakking en labeling
Inner Packaging: anti - roestpapier + PE -tas. Buitenkast afgedrukt met specificaties/hoeveelheid/batchnummer; Optioneel label "Ground" "Schroef" + Groene zinkkleurcode.
MOQ en levertijd
Minimale bestelhoeveelheid: 5.000 stuks/specificatie. Massaproductie doorlooptijd: 15-20 dagen. Versnelde bestellingen maken een vergoeding van 30%.
IV. Optionele extra functies
Niet {- Standaardaanpassing: Opties omvatten het stempelen van een aardingssymbool op de kop, het vervangen van koperen plating of het uitbreiden van de as.
Certificeringsondersteuning: UL/CE -certificeringsdocumenten beschikbaar.
Dit zorgt ervoor dat de schroeven voldoen aan de vereisten voor mechanische sterkte, aardingsbetrouwbaarheid en corrosieweerstand. Verdere bespreking van specifieke toepassingsscenario's wordt aanbevolen om details te optimaliseren.
Door het bovenstaande ontwerp bereiken deze schroeven een balans tussen elektrische veiligheid en mechanische betrouwbaarheid, waardoor ze kosten - effectieve, gestandaardiseerde componenten in aardingssystemen.
