Het volgende is een gedetailleerde gebruikershandleiding voor 12,9-klasse CNC Turn Turn Trawing Bar Accessories (Shims and Non-Standard Studschroeven), het dekken van zowel technische essentie als praktische begeleiding.
I. Overzicht van accessoirefunctie
SHIMS: Ondersteuning van het inzetstuk, distribueer snijkrachten, voorkom chipping en pas de inserthoogte aan om overeen te komen met de middellijn van de gereedschapsbalk.
Materiaal: Typisch carbide of gehard staal, overeenkomend met de inserthardheid.

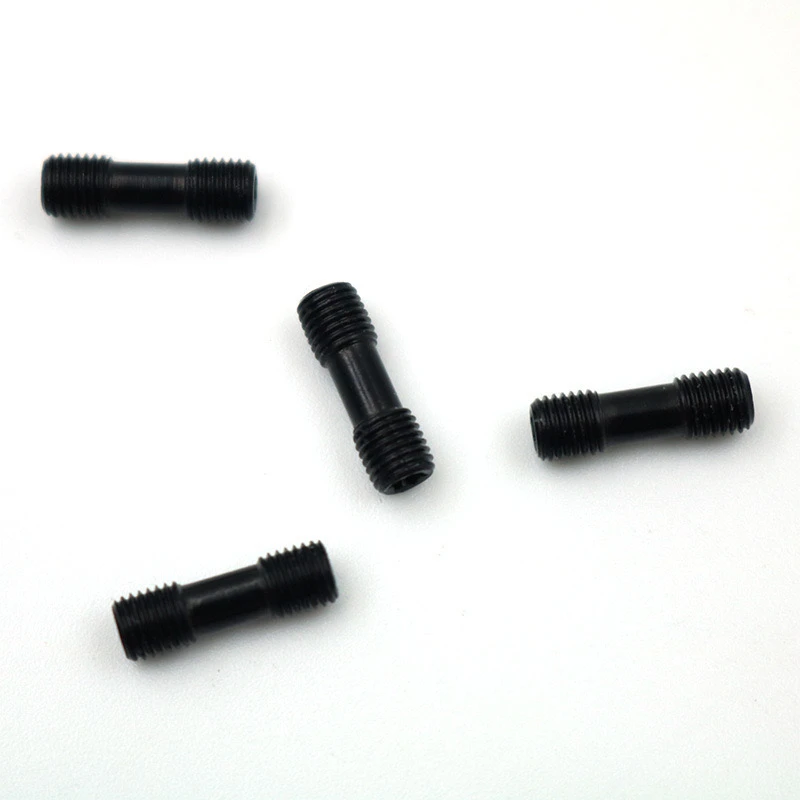

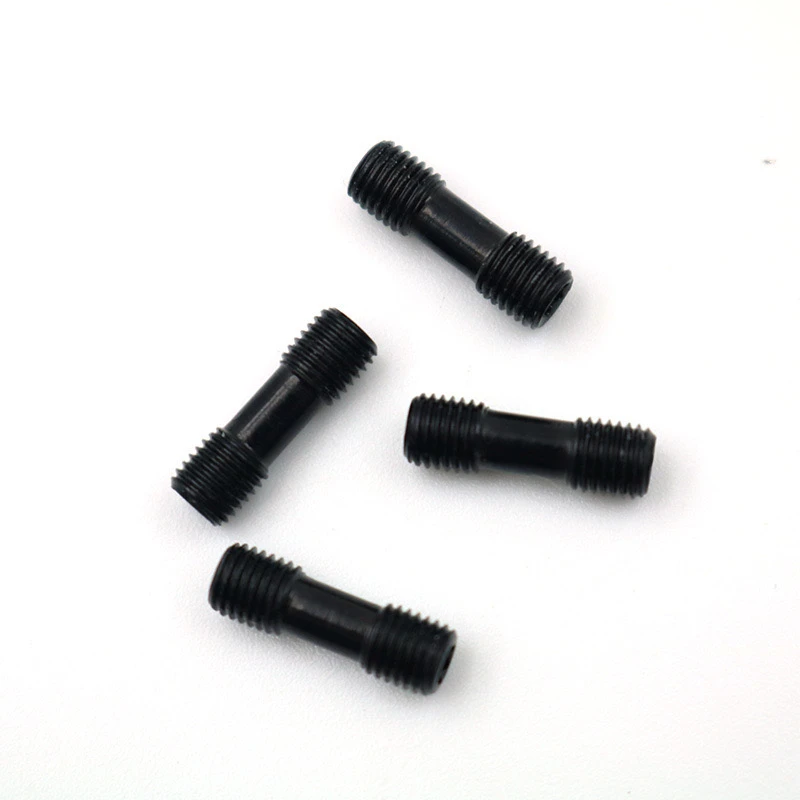

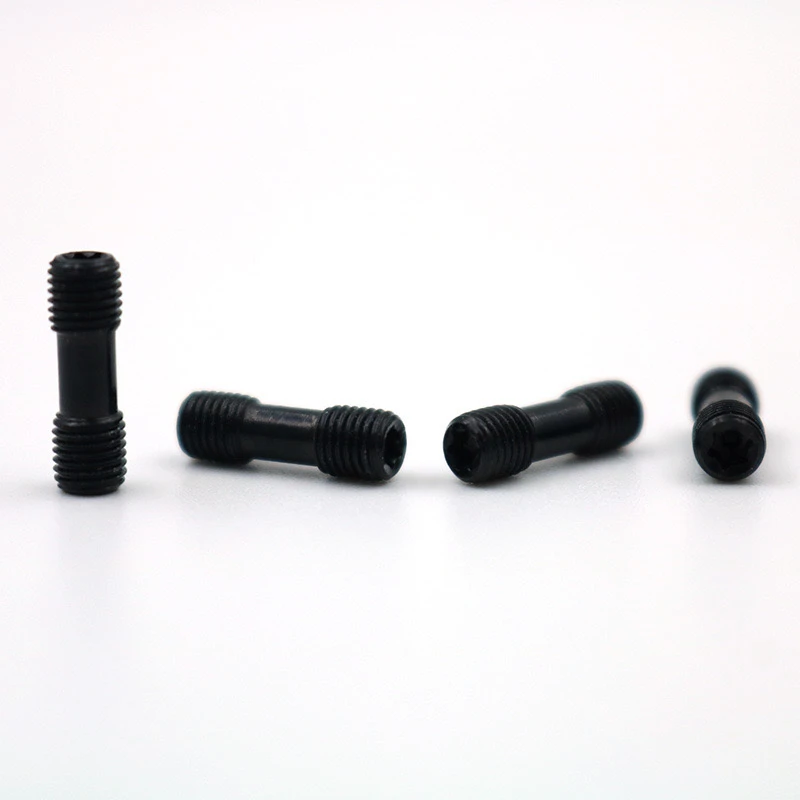

Niet-standaard noppenschroeven (m5/m6/m8)
Kenmerken: 12,9-grade hoogwaardig, dubbel-thread ontwerp (mogelijk met verschillende toonhoogtes/diameters aan elk uiteinde), geschikt voor speciale klemscenario's.
Doel: bevestigt de invoeging aan de werkbalk, onderbrenging van niet-standaard gereedschapsgroeven of speciale shim-configuraties.
II. Gebruiksinstructies en voorzorgsmaatregelen
1. Voorbereiding voorafgaand aan de installatie
Reiniging en inspectie
Reinig het gat met schroefdraad met de gereedschapstaaf, het bilcontactoppervlak enschroefmet alcohol om olie en puin te verwijderen.
Inspecteer de draadintegriteit (vooral voor niet-standaardschroeven, controleer of ze overeenkomen met het gereedschapsbalkgat.
Verifieer accessoire matching: bevestig dat de schimdikte overeenkomt met het invoegmodel (zie de gereedschapshandleiding).
Niet-standaard noppenschroeven vereisen twee verschillende uiteinden: het ene uiteinde beveiligt meestal de gereedschapshouder, terwijl het andere het inzetstuk op zijn plaats houdt (het markeren of meten van de schroefdraadveld).
2. Installatieprocedure
De shim plaatsen
Plaats de buik nauwkeurig in het slot van de gereedschaphouder en zorg ervoor dat er geen kanteling is (gebruik een vergrootglas om de pasvorm te inspecteren).
Het installeren van de insert
De snijrand inzetstuk moet in de juiste richting worden georiënteerd (bijv. Voor externe draaigereedschap moet de snijrand naar boven staan).
Het aanhalen van de studschroeven
Stappen:
A. Draai de schroef eerst de schroef handmatig vast in het draad van de gereedschapshouder (om verkeerde uitlijning te voorkomen).
B. Gebruik een momentsleutel om in twee stappen vast te draaien: pre-verslaafd tot 50% van het nominale koppel, vervolgens volledig vastdraaien (bijvoorbeeld het typische koppel voor een M8-schroef is 25-30 N · m).
Belangrijkste punten:
Als de schroefdraden anders zijn, beveiligt het grove uiteinde de gereedschaphouder, terwijl het fijne uiteinde het inzetstuk op zijn plaats houdt.
Gebruik geen smeermiddelen (dit kan de wrijvingscoëfficiënt beïnvloeden en overdreven of losmaken veroorzaken).
3. Inbedrijfstelling en verificatie
Hoogtekalibratie: gebruik een gereedschapsetter om de middelste hoogte van de gereedschapstip te controleren. Als de afwijking groter is dan 0,02 mm, vervangt u de schim of past u deze aan.
Testknipsel: voer de machine op lage snelheid uit en geen belasting om te observeren of het mes beweegt. Na het bewerken van het eerste stuk, controleer de oppervlakte -afwerking.
Iii. Problemen oplossen van veel voorkomende problemen
Schroefbreuk:
Oorzaak: te hoge of verkeerd uitgelijnde draden.
Oplossing: vervang de schroef en gebruik een momentsleutel om de gereedschapshoudersschroefs te controleren op schade.
Verandering invoegen:
Oorzaak: ongelijke schim of onvoldoende vastgedraaide schroef.
OPLOSSING: Herover het schimcontactoppervlak en draai opnieuw vast met het standaardkoppel.
IV. Onderhoudsaanbevelingen
Regelmatige inspectie: controleer de schroeven op losheid om de 8 uur (markering is een hulpmiddel).
Accessoire vervangingscyclus:
Shim: vervangen als inspringing of slijtage meer dan 0,1 mm overschrijdt.
Grade 12,9 schroeven: gooi na 5 hergebruiken af of als de vervorming van de draad wordt waargenomen.
Gestandaardiseerde werking en zorgvuldige aandacht voor detail kan de levensduur van het gereedschap en de nauwkeurigheid van de bewerking aanzienlijk verbeteren. Het wordt aanbevolen om een record van het accessoiremodel bij te houden voor snelle vervanging.
